沪教版物理八年级上册第二章 光2.3 透镜成像同步测验
一、单选题
小明将点燃的蜡烛放在距凸透镜32 cm处，在透镜另一侧距蜡烛50cm处的光屏上得到烛焰清晰的像，则( )
A.
光屏上所成的是倒立、放大的实像
B.
光屏上所成的是倒立、等大的实像
C.
该透镜的焦距f一定满足9 cm＜f＜16 cm
D.
该透镜的焦距f一定满足18 cm＜f＜32 cm
我要多选
作答：
答对了
答错了
在做“凸透镜成像的规律”实验时，某实验小组所描绘的图象如图所示。图中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。下列说法正确的是（ ）
A.
凸透镜的焦距是 20cm
B.
照相机是利用 A 点的成像原理制成的
C.
蜡烛在 C 点时成倒立、缩小的实像
D.
将蜡烛从 C 移到 A 的过程中，所成像逐渐变小
我要多选
作答：
答对了
答错了
在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为20cm，若将蜡烛放在离凸透镜16cm处时，如图所示，移动光屏，在光屏上将看到（ ）
A.
倒立缩小的实像
B.
倒立放大的实像
C.
无像
D.
正立放大的虚像
我要多选
作答：
答对了
答错了
小军做凸透镜成像规律的实验时，将焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图。则下列四个选项中，判断正确的是（ ）
A.
若蜡烛放置在10cm刻度线处，移动光屏，光屏上呈现的是烛焰正立的像
B.
若蜡烛放置在30cm刻度线处，移动光屏，光屏上呈现的是烛焰缩小的像
C.
若蜡烛放置在40cm刻度线处，移动光屏，光屏上呈现的是烛焰的实像
D.
若要说明照相机的成像特点，可以把蜡烛放置在15cm刻度线处
我要多选
作答：
答对了
答错了
二、多选题
某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（ ）
A.
该凸透镜的焦距是16cm
B.
当u=12cm时，在光屏上能得到一个放大的像
C.
当u=20cm时成缩小的像，照相机就是根据这一原理制成的
D.
把物体从距凸透镜12cm处移动到4cm处的过程中，像先变大后变小
我要多选
作答：
答对了
答错了
如图所示，在“探究凸透镜成像规律”的实验中，当蜡烛和凸透镜之间的距离为26cm时，在光屏上得到一个清晰缩小的像，下列说法正确的是（ ）
A.
该凸透镜的焦距可以是7cm
B.
保持蜡烛和光屏位置不变，换用焦距更小的凸透镜，移动凸透镜可以在光屏上再次出现清晰的像
C.
保持凸透镜位置不变，只将蜡烛和光屏互换，可以在光屏上得到清晰放大的像
D.
将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
我要多选
作答：
答对了
答错了
三、填空题

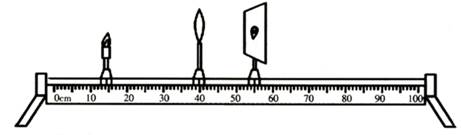

如图所示，蜡烛恰好在光屏上成清晰的像，利用凸透镜这一成像规律制成的是________(选填“照相机”、“投影仪”、“放大镜”).保持透镜位置不变，将光屏移至刻度线85 cm处，蜡烛向________(选填“靠近”或“远离”)透镜方向移动，光屏上能再次成清晰的像，是倒立________的实像.
我要多选
作答：
答对了
答错了

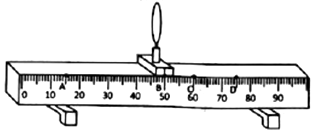

在焦距为5厘米、10厘米或15厘米的凸透镜中选择一个置于光具座的B点处，如图所示。在光具座上将蜡烛、光屏分别置于透镜两侧，调整透镜和光屏的高度，使它们的中心与烛焰的中心在________高度，为了使烛焰的像能成在光屏________。将蜡烛置于A点，在CD间移动光屏时，可看到一个清晰的像，则实验所用透镜的焦距可能是________厘米。保持蜡烛与光屏的位置不变，为了得到另一种性质的像。可将凸透镜向________移动（选填“左”或“右”）。
我要多选
作答：
答对了
答错了

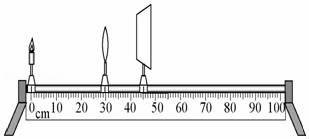

如图所示为小京做“探究凸透镜成像规律”的装置。他将焦距为10cm的凸透镜固定在光具座上30cm刻线处，光屏和点燃的蜡烛分别放在凸透镜的两侧。当点燃的蜡烛放到光具座上零刻线处时，将光屏移动到45cm刻线处就可以在光屏上观察到烛焰清晰的________像（选填：实，虚）由此他推测若固定凸透镜位置不变，将点燃的蜡烛放到光具座上45cm刻线处时，将光屏放到光具座上________cm刻线处就可以在光屏上观察到烛焰清晰的像。他通过实验验证了自己的推测是正确的，则此推测根据________。
我要多选
作答：
答对了
答错了
如图所示，小红同学在探究凸透镜成像规律的实验中，将焦距f=15cm的凸透镜固定在光具座上50cm刻度线处后，应将光屏向________（填“左”或”右”）移动，才能在光屏上观察到烛焰清晰的________（填“正立”或“倒立”）的像。
我要多选
作答：
答对了
答错了
四、实验探究题

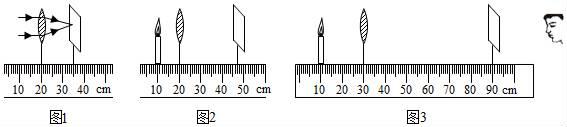

在探究“凸透镜成像规律”的实验中。
1、
如图1所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏出现一个最小最亮的光斑，测得凸透镜的焦距f＝_________cm。
2、
如图2所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上能否得到清晰的烛焰像？为什么？答：_________、_________
3、
如图3所示，烛焰能在光屏上形成清晰的像，此像是_________、_________的实像。如果此时撤去光屏，人眼在如图所示的位置_________（选填“能”或“不能”）直接看到烛焰的实像。
4、
在图3中，保持凸透镜的位置不变，如果蜡烛向左移动5cm，为了在光屏上得到一个清晰的像，光屏应该向_________（选填“左”或“右”）移动。
我要多选
作答：
答对了
答错了

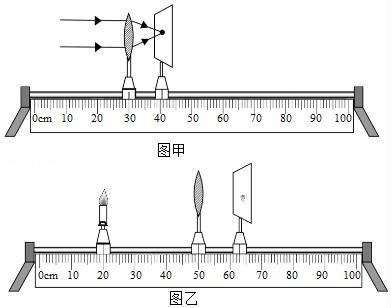

物理兴趣小组在探究“凸透镜成像的规律”实验时：
1、
用图甲所示的装置测出凸透镜的焦距为_________cm。
2、
图乙是某次实验时观察到的现象，生活中的_________（选填“放大镜”、“投影仪”或“照相机”）是利用这一原理制成的。保持凸透镜不动，把蜡烛向左移动一段距离，要想在光屏上再次得到清晰的像，应该把光屏向_________（选填“左”或“右”）移动一段距离，像_________（选填“变大”、“变小”或“不变”）。
3、
实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上_________（选填“有”或“没有”）小泥点的像或影子。
4、
将近视眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了。使光屏远离透镜，又能在光屏上看到蜡烛清晰的像，这说明近视眼镜对光线有_________作用。由此可知，在近视眼得到矫正之前，物体的像成在视网膜的_________。
我要多选
作答：
答对了
答错了
五、真题演练
如图所示，小明和实验小组同学利用透镜、光屏、蜡烛等实验器材探究凸透镜成像的规律。
实验数据记录如下：
| 物距u/cm | 像距v/cm | 像的性质 | ||
| 缩放 | 正倒 | 虚实 | ||
| 35 | 14 | 缩小 | 倒立 | 实像 |
| 25 | 17 | 缩小 | 倒立 | 实像 |
| 20 | 20 | 等大 | 倒立 | 实像 |
| 16 | 25 | 放大 | 倒立 | 实像 |
| 5 | ﹣ | 放大 | 正立 | 虚像 |
根据以上实验回答下列问题：
1、
在实验过程中，要使透镜中心、烛焰和光屏中心大致在_________；
2、
由实验数据可判断，该透镜的焦距约为_________cm；
3、
分析实验数据可知，凸透镜成实像时，随着物距的减小，像逐渐_________（选填“变大”或“变小”或“不变”），像距逐渐增大；
4、
如果用该实验中的透镜来矫正视力，可以制成_________（选填“近视”或“远视”）眼镜。
我要多选
作答：
答对了
答错了
在“探究凸透镜成像规律”的实验中，将凸透镜正对着太阳，在距凸透镜15cm处得到一个最
小、最亮的光斑，则该凸透镜的焦距为________ cm；若将一个物体放在此透镜前40cm处，可在透镜另一侧光屏上得到一个倒立________（选填“放大”、“等大”或“缩小”）的实像。
我要多选
作答：
答对了
答错了

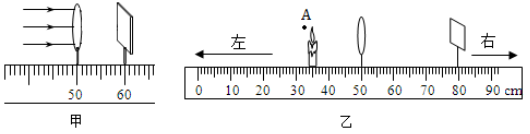

用如图所示的装置做“探究凸透镜成像规律”实验。图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。
1、
图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、_________的实像。
2、
若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到_________cm刻度线处，可以再次看到清晰的像。
3、
若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向_________（选填“左”或“右”，下同）移动才能再次看到清晰的像。
4、
若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向_________移动，“烛焰尖部”又会变清晰。
我要多选
作答：
答对了
答错了
在做“探究凸透镜成像规律”的实验中：
1、

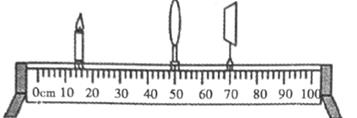

小明正确安装并调节实验装置后，各元件位置如图所示，此时在光屏上得到一个清晰的像。生活中的_________（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理工作的；
2、
接着小明在不改变各元件位置的情况下，将原凸透镜更换成一个焦距稍小的凸透镜，发现光屏上的像变模糊，这是在模拟_________（选填“近视眼”或“远视眼”）的形成原因；此时，在不改变蜡烛和凸透镜（包括位置）的情况下，要使光屏上得到清晰的像，应将光屏向_________（选填“靠近”或“远离”）透镜的方向移动。
我要多选
作答：
答对了
答错了

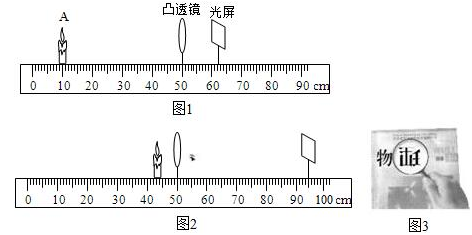

在探究“凸透镜成像规律”实验中，已知凸透镜焦距为10cm．所用光源为新型“蜡烛”（新型“蜡烛”薄且烛焰稳定）
1、
调整好器材后，进行实验，某次实验结果如图1，凸透镜成这种像的条件是_________ ．
将“蜡烛”A从此位置在光具座上逐渐靠近透镜，发现经过图中_________位置后，无论怎样调节光屏都无法承接到像，只能透过透镜观察到正立、放大的虚像，如图2．
2、
“蜡烛”移到距透镜二倍焦距处，观察光屏上的像感觉与物等大，请你简述证明像与物等大的办法．（器材足够用）
3、
君妍同学用凸透镜观察书上的字，如图3，她换用不同焦距的凸透镜放在原位置再次观察，发现像发生变化，便萌生了探究凸透镜所成像与焦距关系的想法，请写出需要收集的证据．
我要多选
作答：
答对了
答错了
小明在用蜡烛作为光源完成“探究凸透镜成像的规律”实验后，发现蜡烛火焰飘忽不定，像与物对比难判定等问题，小明和老师、同学一起对实验装置进行了一系列的创新。创新点如图所示：光具座上凸透镜所在位置为零刻度，数值向左、向右依次增大；在标有均匀格子的面板上制作字母“A”状LED灯替代蜡烛；光屏上标有同样的均匀格子。
1、
请分析创新后实验装置的优点：
①可以直接读出物距以及_________；
②光屏上成像更清晰、_________；
③从光屏上可以准确得出像与物的_________关系。
2、
完成“探究凸透镜成像的规律”实验后，还可以更换（或增加）实验器材进行拓展探究，请仿照示例写出两种不同方案。
|
项目 |
更换（或增加）实验器材及操作 |
探究的问题 |
|
示例 |
用黑色纸片遮挡凸透镜的一部分 |
探究凸透镜没被遮挡部分的成像情况 |
|
方案1 |
①_________ |
②_________ |
|
方案2 |
③_________ |
④_________ |
我要多选
作答：
答对了
答错了

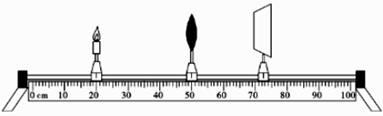

用如图的装置做“探究凸透镜成像规律”的实验时，已知凸透镜的焦距为10cm，下列说法正确的是（ ）
A.
烛焰在如图所示的位置时，成像特点与照相机成像特点相同
B.
若将蜡烛移到光具座42cm刻度处时，烛焰所成的像是倒立、放大的
C.
若将蜡烛移到光具座30cm刻度处时，烛焰所成的像是等大的
D.
若将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时，烛焰所成的像将逐渐变大
我要多选
作答：
答对了
答错了
