粤教版物理选修3-2第二章 交变电流第05节 电容器对交变电流的作用同步测验
一、选择题
下列各图是电子技术中的常用电路，其中乙图中的电容器的电容C较小，丙图中的电容器的电容C较大．a、b是部分电路的输入端，其中输入的高频成分用“～～”表示，低频成分用“～”表示，直流成分用“－”表示．关于负载电阻R中得到的电流特征，下列说法中正确的是( )
甲 乙 丙
A.
图甲中R得到的是交流成分
B.
图乙中R得到的是高频成分
C.
图乙中R得到的是低频成分
D.
图丙中R得到的是交流成分
我要多选
作答：
答对了
答错了
如图所示，某电子电路的输入端输入电流既有直流成分，又有交流低频成分和交流高频成分.若通过该电路只把交流的低频成分输送到下一级，那么关于该电路中各器件的作用，下列说法中不正确的有（）
A.
L在此的功能为通直流，阻交流
B.
L在此的功能为通低频、阻高频
C.
C1在此的功能为通交流，隔直流
D.
C2在此的功能为通高频、阻低频
我要多选
作答：
答对了
答错了
如图所示实验电路中，若直流电压和交变电压的有效值相等，S为双刀双掷开关，下面哪个叙述正确( )
A.
当S掷向a、b时灯较亮，掷向c、d时灯较暗
B.
当S掷向a、b时灯较暗，掷向c、d时灯较亮
C.
S掷向c、d，把电感线圈中的铁芯抽出来时灯变亮
D.
S掷向c、d，电源电压不变，而使频率减小时，灯变暗
我要多选
作答：
答对了
答错了
如图所示，三只完全相同的灯泡a、b、c分别与盒子Ⅰ、Ⅱ、Ⅲ中的三种元件串联，再将三者并联，接在正弦交变电路中，三只灯泡亮度相同．若保持电路两端电压有效值不变，将交变电流的频率增大，观察到灯a变暗、灯b变亮、灯c亮度不变．则三个盒子中的元件可能是（ ）
A.
Ⅰ为电阻，Ⅱ为电容器，Ⅲ为电感器
B.
Ⅰ为电感器，Ⅱ为电阻，Ⅲ为电容器
C.
Ⅰ为电感器，Ⅱ为电容器，Ⅲ为电阻
D.
Ⅰ为电容器，Ⅱ为电感器，Ⅲ为电阻
我要多选
作答：
答对了
答错了
如图所示的电路，F为一交流发电机，C为平行板电容器，为使电流表A示数增大，可行的办法是( )
A.
使发电机的转速增大
B.
使发电机的转速减小
C.
平行板电容器间换用介电常数较小的电介质
D.
使电容器两板间距离增大
我要多选
作答：
答对了
答错了
关于电阻、电感、电容对电流作用的说法正确的是( )
A.
电阻对直流电和交流电的阻碍作用相同
B.
电感对直流电和交流电均有阻碍作用
C.
电容器两极板间是绝缘的，故电容支路上没有电流通过
D.
交变电流的频率增加时，电阻、电感、电容的变化情况相同
我要多选
作答：
答对了
答错了
如图所示电路中，电源电动势为E ， 线圈L的电阻不计．以下判断不正确的是( )
A.
闭合S稳定后，电容器两端电压为E
B.
闭合S稳定后，电容器的a极板不带电
C.
断开S后的很短时间里，电容器的a极板将带正电
D.
断开S后的很短时间里，电容器的a极板将带负电
我要多选
作答：
答对了
答错了
对扼流圈的以下说法，正确的是( )
A.
扼流圈是利用电感阻碍交变电流的作用制成的
B.
低频扼流圈用来“通低频、阻高频”
C.
高频扼流圈用来“通直流、阻交流”
D.
高频扼流圈对低频交变电流的阻碍作用小，对高频交变电流的阻碍作用很大
我要多选
作答：
答对了
答错了
两只相同的白炽灯L1、L2接到如图所示的电路中，灯L1与电容器串联，灯L2与电感器串联，当a、b处接电压最大值为Um、频率为f的正弦交流电源时，两灯都发光，且亮度相同．更换一个新的正弦交流电源后灯L1的亮度大于灯L2的亮度，新电源的电压最大值和频率可能是( )
A.
最大值仍为Um，而频率大于f
B.
最大值仍为Um，而频率小于f
C.
最大值仍为Um，而频率仍为f
D.
最小值仍为Um，而频率仍为f
我要多选
作答：
答对了
答错了
关于电感对交变电流的影响，以下说法中正确的是( )
A.
电感对交变电流有阻碍作用
B.
电感对交变电流阻碍作用的大小叫感抗
C.
电感对某一频率的交变电流的阻碍作用跟线圈的自感系数有关
D.
线圈的自感系数越大，交变电流的频率越低，电感对交变电流的阻碍作用就越大
我要多选
作答：
答对了
答错了
交变电流通过一段长直导线时，电流为I ， 如果把这根长直导线绕成线圈，再接入原电路，通过线圈的电流为I′，则( )
A.
I′＞I
B.
I′＜I
C.
I′＝I
D.
无法比较
我要多选
作答：
答对了
答错了
下列说法正确的是( )
A.
电阻对直流、交流的阻碍作用相同，电流通过电阻时，消耗电能
B.
电容器接在直流电路中，因为没有电流，所以不消耗电能，接在交流电路中，有交变电流，所以消耗电能
C.
感抗对交变电流有阻碍作用，所以消耗能量
D.
感抗是线圈的电阻产生的
我要多选
作答：
答对了
答错了
一个灯泡通过一个粗导线绕成的线圈与一交流电源相连接，如图所示．一铁芯插进线圈之后，该灯将( )
A.
变亮
B.
变暗
C.
对灯没影响
D.
以上说法都不正确
我要多选
作答：
答对了
答错了
电容对交变电流影响的下列说法中，错误的是( )
A.
交变电流能通过电容器
B.
电容器具有通直流、阻交流的作用
C.
电容器电容较小，它具有通高频、阻低频的作用
D.
电容器的电容越大，交变电流的频率越高，电容器对交变电流的阻碍作用就越小
我要多选
作答：
答对了
答错了
如图所示，电路中完全相同的三只灯泡L1、L2、L3分别与电阻R、电感L、电容C串联，然后再并联到220V、50Hz的交流电路上，三只灯泡亮度恰好相同．若保持交变电压不变，将交变电流的频率提高到60Hz，则发生的现象是( )
A.
三灯亮度不变
B.
三灯均变亮
C.
L1不变、L2变亮、L3变暗
D.
L1不变、L2变暗、L3变亮
我要多选
作答：
答对了
答错了
在收音机线路中，经天线接收到的电信号既有高频成分又有低频成分，经放大后送给下一级，需要把低频成分和高频成分分开，只让低频成分输入给下一级，我们采用了如图所示的装置电路，其中代号a、b应选择的元件是( )
A.
a是电容较大的电容器，b是低频扼流线圈
B.
a是电容较大的电容器，b是高频扼流线圈
C.
a是电容较小的电容器，b是高频扼流线圈
D.
a是电容较小的电容器，b是低频扼流线圈
我要多选
作答：
答对了
答错了
对交变电流通过电容器的正确理解是( )
A.
交变电流能够使电容器极板间的绝缘介质变成导体
B.
交变电流定向移动的电荷通过电容器两板间的绝缘介质
C.
交变电流能够使电容器交替进行充电、放电，电路中就有了电流，表现为交变电流通过了电容器
D.
交变电流通过了电容器，实际上自由电荷并没有通过电容器极板间的绝缘介质(击穿除外)
我要多选
作答：
答对了
答错了
如图所示，W是功率表，用来测量电路的电功率，电流表的读数是I ， 电压表的读数是U ， 以下说法中错误的是( )
A.
当a、b间接直流时，功率表的读数P＝UI
B.
当a、b间接交变电流时，功率表的读数P＜UI
C.
当a、b间接交变电流时，功率表的读数P＝UI
D.
当a、b间接脉动电流时，功率表的读数P＜UI
我要多选
作答：
答对了
答错了
如图所示的电路中，如果交变电流的频率减小，1、2和3灯的亮度变化情况是（）
A.
1、2两灯均变亮，3灯变暗
B.
1灯变亮，2、3灯均匀变暗
C.
1灯变亮，2灯变暗，3灯亮度不变
D.
1灯变暗，2灯变亮，3灯亮度不变
我要多选
作答：
答对了
答错了
下列说法中不正确的是( )
A.
感抗是由于电流变化时在线圈中产生了自感电动势，阻碍电流的变化
B.
感抗大小不仅与自感系数有关，还与电流的频率有关
C.
当电容器接到交流电源上时，因为有自由电荷通过电容器，电路中才有交变电流
D.
容抗的大小不仅与电容有关，还与电流的频率有关
我要多选
作答：
答对了
答错了
二、填空题
如图所示，电路中，A、B是两个完全相同的灯泡，L是一个理想电感线圈，C是电容相当大的电容器，当S闭合后A灯的亮度变化情况是________，S闭合足够长时间后再断开，B灯________。
我要多选
作答：
答对了
答错了
如图甲所示，为使灯泡最亮，开关应该连到________（A端或B端），如图乙所示，为使灯泡最亮，开关应该连到________（A端或B端）。
我要多选
作答：
答对了
答错了
在如图所示的电路中，两个灵敏电流表G1和G2的零点都在刻度盘中央，当电流从“＋”接线柱流入时，指针向右摆；电流从“－”接线柱流入时，指针向左摆．在电路接通后再断开的瞬间，灵敏电流表G1的指针向________摆，G2的向________摆.(填“左”或“右”)
我要多选
作答：
答对了
答错了
三、简答题

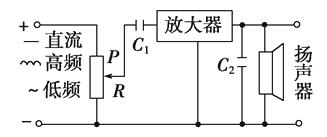

收音机的音量控制电路部分如图所示，调节滑动变阻器的滑片P可控制扬声器的音量，但收音机直接收到的信号有干扰，即有直流和高频信号，为此需要用电容器C1、C2滤去直流和高频部分．根据电容器容抗的性质，试确定C1、C2应分别用电容较大的还是较小的电容器．
我要多选
作答：
答对了
答错了
如图所示是电视机电源部分的滤波装置，当输入端输入含有直流成分、交流低频成分的电流后，能在输出端得到较稳定的直流电，试分析其工作原理及各电容和电感的作用．
我要多选
作答：
答对了
答错了
