粤教版物理选修3-2第二章 交变电流第02节 交变电流的描述同步测验
一、选择题
如图中甲、乙分别表示两种电压的波形，其中甲电压按正弦规律变化．下列说法正确的是( )
A.
甲表示交流电，乙表示直流电
B.
两种电压的有效值相等
C.
甲电压的瞬时值表达式为u＝311sin100πtV
D.
甲交变电流的有效值比乙交变电流的有效值小
我要多选
作答：
答对了
答错了
下列说法不正确的是( )
A.
任何形式的交流电压的有效值都是
的关系
的关系B.
正弦式交变电流具有
的关系
的关系C.
照明电压220V和动力电压380V指的都是有效值
D.
交流电压表和电流表测量的是交流电的有效值
我要多选
作答：
答对了
答错了
如图所示的交流电为u＝311sin(314t＋
)V，接在阻值220Ω的电阻两端，则( )
)V，接在阻值220Ω的电阻两端，则( )
A.
电压表的读数为311V
B.
电流表的读数为1.41A
C.
电流表的读数是1A
D.
2s内电阻的电热是440J
我要多选
作答：
答对了
答错了

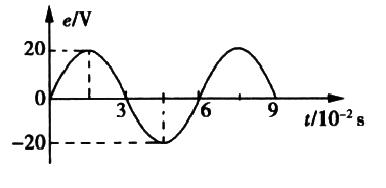

某交流发电机产生的感应电动势与时间的关系如图所示．如果其他条件不变，仅使线圈的转速加倍，则交流电动势的最大值和周期分别为( )
A.
400V,0.02s
B.
200V,0.02s
C.
400V,0.08s
D.
200V,0.08s
我要多选
作答：
答对了
答错了
一交流电压的图象如图所示，将该交流电压加在一阻值为22Ω的电阻两端，下列说法中正确的是( )
A.
该电阻消耗的功率为500W
B.
该交流电压的瞬时值表达式为
C.
并联在该电阻两端的交流电压表的示数为
D.
流过电阻的电流方向每秒改变50次
我要多选
作答：
答对了
答错了

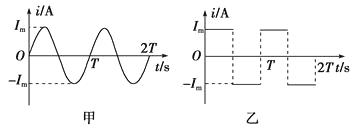

如图所示，正弦波和方波交变电流的最大值相等，周期也相等，现把它们通入完全相同的电阻，则在相同的时间(远大于周期)内，两电阻发出的热量之比Q甲：Q乙等于( )
A.
B.
1:2
C.
1:4
D.
1:1
我要多选
作答：
答对了
答错了
一矩形线圈在匀强磁场中绕垂直磁场方向的轴匀速转动，产生的感应电动势随时间变化的图象如图所示．根据图象提供的信息，以下说法正确的是( )
A.
线圈转动的角速度为100πrad/s
B.
感应电动势的有效值为10V
C.
t＝1.0×10﹣2s时，线圈平面和磁场方向的夹角为30°
D.
t＝1.5×10﹣2s时，穿过线圈平面的磁通量最大
我要多选
作答：
答对了
答错了
下列各个量，其中所指为有效值的是( )
A.
交流电压表的示数
B.
保险丝的熔断电流
C.
电容器的击穿电压
D.
家庭用的220V交流电压
我要多选
作答：
答对了
答错了
一只低压教学电源输出的交流电压的瞬时值为
， 关于该电源的规格和使用，错误的说法是( )
， 关于该电源的规格和使用，错误的说法是( )A.
这个电源可以使“10V2W”的灯泡正常发光
B.
此电源的交流电的周期是314s
C.
此电源在t＝0.01s时电压达到峰值
D.
这个电源可能把“10V2μF”的电容器击穿
我要多选
作答：
答对了
答错了
一根电阻丝接入100V的恒定电流电路中，在1min内产生的热量为Q ， 同样的电阻丝接入正弦交变电流的电路中，在2min内产生的热量也为Q ， 则该交流电压的峰值是( )
A.
141.4V
B.
100V
C.
70.7V
D.
50V
我要多选
作答：
答对了
答错了
如图所示为一台发电机的结构示意图，其中N、S是永久磁铁的两个磁极，它们的表面呈半圆柱面形状．M是圆柱形铁芯，它与磁极的柱面共轴，铁芯上有一矩形线框，可绕与铁芯M共轴的固定转轴旋转．磁极与铁芯之间的缝隙中形成方向沿半径、大小近似均匀的磁场．若从图示位置开始计时，当线框绕固定轴匀速转动时，下列图象中能正确反映线框中感应电动势e随时间t变化规律的是( )
A.
B.
C.
D.
我要多选
作答：
答对了
答错了

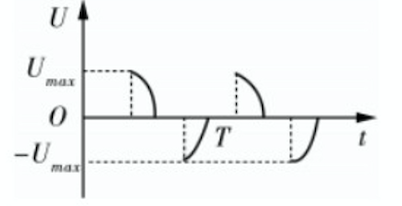

调光台灯、调速电风扇，过去是用变压器来实现的，缺点是成本高，体积大，效率低，且不能任意调节灯的亮度或电风扇的转速．现在的调光台灯、调速电风扇是用可控硅电子元件来实现的．如图所示1为经过一个双向可控硅电子调节后加在电灯上的电压，即在正弦交流电的每一个二分之一周期中，前面四分之一被截去，调节台灯上的旋钮可以控制截去的多少，从而改变电灯上的电压．那么现在电灯上的电压值是( )
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
某小型发电机产生的交变电动势为e＝50sin100πt(V)．对此电动势，下列表述正确的有( )
A.
最大值是
B.
频率是100Hz
C.
有效值是
D.
周期是0.02s
我要多选
作答：
答对了
答错了
如图甲为一台小型发电机构造图，线圈逆时针转动，产生的电动势随时间按余弦规律变化，其et图象如图乙所示。发电机线圈的内阻为1Ω，外接灯泡的电阻为9Ω，则( )
A.
电压表的示数为6 V
B.
发电机的输出功率为4 W
C.
在1.0×10－2 s时刻，穿过线圈的磁通量最小
D.
在2.0×10－2 s时刻，穿过线圈的磁通量变化率最大
我要多选
作答：
答对了
答错了
如图所示，水平向右、磁感应强度为B的匀强磁场中，一边长为L的正方形单匝线圈abcd绕水平中以轴OO’沿逆时针方向以角速度
匀速转动，OO’与磁场方向垂直。线圈的两端与磁场外的电阻相连组成闭合电路，则( )
匀速转动，OO’与磁场方向垂直。线圈的两端与磁场外的电阻相连组成闭合电路，则( )
A.
线圈平面垂直于磁场方向时，穿过线圈平面的磁通量最小
B.
线圈平面垂直于磁场方向时，线圈中的感应电流最大
C.
线圈中的感应动势的峰值为BL2
D.
线圈中交变电流的频率是
我要多选
作答：
答对了
答错了
交流电源输出的电压u随时间t变化的图象如图所示，则下列说法不正确的是( )
A.
交变电流的频率为50Hz
B.
交变电流的周期为2×10－2s
C.
交变电压的最大值为220V
D.
交变电压的有效值为220V
我要多选
作答：
答对了
答错了
二、填空题
如图所示，单匝矩形闭合导线框abcd全部处于磁感应强度为B的水平匀强磁场中，线框面积为S ， 电阻为R。线框绕与cd边重合的竖直固定转轴以角速度
匀速转动，线框中感应电流的峰值Im=________，感应电流的有效值I=________ .
匀速转动，线框中感应电流的峰值Im=________，感应电流的有效值I=________ .
我要多选
作答：
答对了
答错了
如图所示，线圈的面积是0．05m2 ， 共100匝；线圈的电阻r＝1Ω，外接电阻R＝24Ω。匀强磁场的磁感应强度为
T，当线圈以10π/s的角速度匀速转动时，若从线圈平面与磁感线平行时开始计时，感应电动势的瞬时值表达式为e=________(v)，电路中电流表的示数为________ A。
T，当线圈以10π/s的角速度匀速转动时，若从线圈平面与磁感线平行时开始计时，感应电动势的瞬时值表达式为e=________(v)，电路中电流表的示数为________ A。
我要多选
作答：
答对了
答错了
有一正弦交流电，它的电压随时间变化的情况如图所示，则电压的峰值为________V；有效值为________ V；交流电的；频率为________
我要多选
作答：
答对了
答错了
一交流电压随时间变化的图象如图所示，则此交流电的频率是________ Hz；若将该电压加在一阻值为1kΩ的纯电阻用电器上，用电器恰能正常工作，为避免意外事故的发生，电路中保险丝的额定电流不能低于________ A。
我要多选
作答：
答对了
答错了
如图所示为一交流电的电流随时间的变化图象，此交变电流的有效值为________ A.
我要多选
作答：
答对了
答错了
三、计算题
N匝矩形线圈，面积为S ， 在磁感应强度为B的匀强磁场中，绕垂直于磁感线的轴，以角速度ω做匀速转动，外电路闭合．若从线圈通过中性面时开始计时，则经过四分之一个周期，外力做功为多少？(已知线圈与外电路总电阻为R)
我要多选
作答：
答对了
答错了
如图所示，边长为l的正方形线圈abcd的匝数为n ， 线圈电阻为r ， 外电路的电阻为R ， ab的中点和cd的中点的连线OO′恰好位于匀强磁场的边界上，磁感应强度为B ， 现在线圈以OO′为轴，以角速度ω匀速转动，求：
1、
闭合电路中电流瞬时值的表达式；
2、
线圈从图示位置转过90°的过程中电阻R上产生的热量；
3、
电阻R上的最大电压．
我要多选
作答：
答对了
答错了
如图所示，求线圈由图示位置转过60°角的过程中，通过线圈某一横截面的电荷量．
我要多选
作答：
答对了
答错了
如图所示的矩形线圈，ab＝40cm，ad＝20cm，共50匝，在B＝0.6T的匀强磁场中以300转/分的速度绕中心轴OO′匀速转动，当t＝0时线圈平面与磁场垂直．求：
1、
产生的电动势的最大值；
2、
写出电动势的瞬时值表达式；
3、
当t＝0.025s时感应电动势的瞬时值．
我要多选
作答：
答对了
答错了
