甲图中，通电导线附近的小磁针发生偏转
教科版物理九年级上册第八章 电磁相互作用及应用2 磁场对电流的作用同步测试
一、选择题

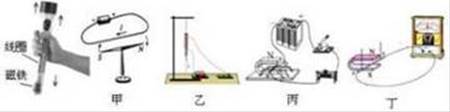

如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使磁铁在线圈中来回运动，灯泡就能发光.以下四个实验中，能反映这种手电筒电源工作原理的是( )
A.
B.
乙图中，闭合开关后铁钉吸引大头针
C.
丙图中，闭合开关导体棒ab水平向左运动
D.
丁图中，导体棒ab水平向右运动电流表指针发生偏转
我要多选
作答：
答对了
答错了

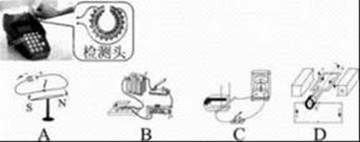

POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息,下图中能反映POS刷卡机读出信息原理的是( )
我要多选
作答：
答对了
答错了
如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使磁铁在线圈中来回运动，灯泡就能发光.以下四个实验中，能反映这种手电筒电源工作原理的是( )
A.
甲图中，通电导线附近的小磁针发生偏转
B.
乙图中，闭合开关后铁钉吸引大头针
C.
丙图中，闭合开关导体棒ab水平向左运动
D.
丁图中，导体棒ab水平向右运动电流表指针发生偏转
我要多选
作答：
答对了
答错了
小明将微风电风扇与小灯泡连接并进行实验,如图所示,用手快速拨动风扇叶片,这时发现小灯泡发光,微风电风扇居然变成了“发电机”。关于该实验,下列说法正确的是( )
A.
电风扇发电的原理是电磁感应
B.
电风扇发电的原理是通电导线在磁场中受到力的作用
C.
电风扇发电过程是把电能转化为机械能
D.
小灯泡发光是把光能转化为电能
我要多选
作答：
答对了
答错了
如图甲、乙所示的实验现象，下列有关说法错误的是（ ）
A.
甲图演示的现象与电动机原理相同
B.
乙图演示的现象与发电机原理相同
C.
甲、乙两图演示的现象说明电能生磁，磁也能生电
D.
乙图中，导体ab只要运动就能在电路中产生感应电流
我要多选
作答：
答对了
答错了
如图所示,L为带动线圈转动的摇把,图中
表示指针可来回摆动的电流表,关于此工作原理图,下列说法正确的是( )
A.
这是电动机的工作原理图
B.
用该原理可制成手摇发电机,转动摇把L让线圈转起来,电流表的指针来回摆动
C.
用该原理可制成手摇发电机,如果只拿掉电流表,其他电路连接不变,转动摇把L让线圈转动,线圈中会产生电流
D.
用该原理制成的机器正常工作时,电能转化为机械能
我要多选
作答：
答对了
答错了
如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab水平向右运动，则灵敏电流计指针向左偏转则下列判断正确的是( )
A.
若导线ab水平向左运动，则灵敏电流计指针向右偏转
B.
若导线ab竖直向上运动，则灵敏电流计指针向左偏转
C.
若导线ab竖直向下运动，则灵敏电流计指针向左偏转
D.
若导线ab斜向上运动，则灵敏电流计指针不会偏转
我要多选
作答：
答对了
答错了

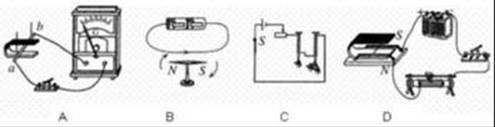

下图所示的四幅图中能说明发电机工作原理的是( )
我要多选
作答：
答对了
答错了
为了防止中考考试作弊，监考人员利用手持式金属探测器对考生进行检查（如图所示），当靠近金属物体时，在金属导体中就会产生涡电流，探测器发出警报.以下选项中也是利用该原理工作的是( )
A.
发电机
B.
电铃
C.
电磁铁
D.
电动机
我要多选
作答：
答对了
答错了
下列实验装置与探究内容不相符的是( )
A.
探究磁极间相互作用规律
B.
探究磁性强弱与电流大小的关系
C.
探究通电直导线周围存在磁场
D.
探究产生感应电流的条件
我要多选
作答：
答对了
答错了
中国科技馆的“探索与发现A厅”中有一个写着“电从哪里来”字样的展台，在展台的一侧有一台手摇发电机，在展台中心区域有一个水车模型（如图所示），水车模型内部的电动机与发电机相连接。小祎同学用力摇动手摇发电机，发现水车模型转动了起来。关于此现象,下列说法中正确的是（ ）
A.
手摇发电机的工作原理是电磁感应现象
B.
水车模型内电动机的工作原理是电磁感应现象
C.
发电机在工作过程中，将电能转化为机械能
D.
水车模型在转动过程中，将机械能转化为电能
我要多选
作答：
答对了
答错了

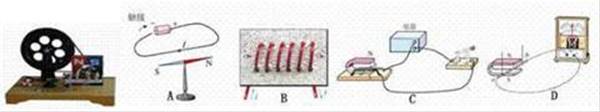

如图是手摇发电机的构造示意图。摇动手柄，线圈在磁场中转动，小灯泡发光。下列实验中和手摇发电机工作原理相同的是（ ）
我要多选
作答：
答对了
答错了
二、填空题
如图所示，若使导体ab在磁场中做切割磁感线运动，灵敏电流表指针便发生偏转，这是 现象，根据这一原理制成了 机.
我要多选
作答：
答对了
答错了
如图所示，当悬挂着的导体棒ab在磁场中左右运动时，观察到小量程电流表的指针会摆动，随着对这种现象的深入研究，人们发明制造了 机，实现了 能向电能的转化.
我要多选
作答：
答对了
答错了
如图所示，若使导体ab在磁场中做切割磁感线运动，灵敏电流表指针便发生偏转，这是 现象，根据这一原理制成了 机.
我要多选
作答：
答对了
答错了
PQ是一轻质金属棒，用两根细导线吊着悬在蹄形磁铁中间，如图所示，当开关S打到不同的位置时，可研究不同的电磁现象，当开关S打到位置2时，可探究___，利用该原理我们制造了____（选填“电动机”或“发电机”)
我要多选
作答：
答对了
答错了
如图所示是根据英国物理学家法拉第发现_____现象制成的_____示意图（填“发电机”或“电动机”）.
我要多选
作答：
答对了
答错了
三、实验题
小芳在做探究感应电流方向与哪些因素有关时，猜想金属棒在磁场中运动产生的感应电流的方向可能与磁场的方向有关，也可能与金属棒的运动方向有关.她设计了如下实验，装置如图所示；
步骤一：让金属棒向右运动，观察到电流表指针向左偏.
步骤二：把磁铁南、北极上下对调，并使金属棒向左运动，此时观察到电流表指针仍向左偏.根据以上现象，小芳得出感应电流的方向与磁场的方向、金属棒的运动方向无关的结论.
小芳的结论是错误的.在步骤二时，小芳应该保持______不变，改变______
我要多选
作答：
答对了
答错了
