鲁教版（五四制）物理九年级下册第十六章 电磁现象第三节 电磁铁同步测验
一、单选题
在通电螺线管中插入下列物体后使其磁性一定增强的是（ ）
A.
铜棒
B.
铅棒
C.
铝棒
D.
铁棒
我要多选
作答：
答对了
答错了
关于电磁铁，几位同学有下面的一些说法，你认为其中错误的是（ ）
A.
电磁铁通电时有磁性，断电时没有磁性
B.
电磁铁中通过的电流越大，它的磁性就越强
C.
在电流一定的情况下，外形相同的螺线管线圈匝数越多，它的磁性越强
D.
往通电螺线管中插入金属棒就会使通电螺线管的磁性增强
我要多选
作答：
答对了
答错了
下列用电器中，没有使用到电磁铁的是（ ）
A.
电炉
B.
电铃
C.
电磁继电器
D.
电磁选矿机
我要多选
作答：
答对了
答错了
雯晴走到电动扶梯（电梯）前，发现电梯上没有站人时运行较慢，当她站到电梯上时又快了很多．她了解到电梯是由电动机带动运转的，电梯的控制电路中安装了力敏电阻（力敏电阻受到压力时，阻值会发生变化），控制电梯运动快慢的模拟电路如图所示．以下分析合理的是（ ）
A.
触点3与触点1接触时，电梯运行较快
B.
力敏电阻由半导体材料制成，受压时阻值变小
C.
电梯没有站人时，继电器的电磁铁磁性较强
D.
电梯没有站人时，电动机的额定功率较小
我要多选
作答：
答对了
答错了
法国科学家阿尔贝•费尔和德国彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图．实验发现，闭合S1、S2后，当滑片P向左滑动的过程中，指示灯明显变亮，则下列说法（ ）
A.
电磁铁右端为N极
B.
滑片P向右滑动过程中电磁铁的磁性增强
C.
巨磁电阻的阻值随磁场的减弱而明显增大
D.
巨磁电阻的阻值随磁场的减弱而明显减小
我要多选
作答：
答对了
答错了
某同学用两个相同的大铁钉绕制成电磁铁进行实验，如图所示．在“研究电磁铁”的实验过程中，当S闭合后，下列说法不正确的是（ ）
A.
电磁铁能吸引的大头针越多，表明它的磁性越强
B.
电流相同，匝数多的磁性强
C.
B线圈的匝数较多，说明通过B线圈的电流大于通过A线圈的电流
D.
要使电磁铁磁性增强，应将滑动变阻器的滑片P向左移动
我要多选
作答：
答对了
答错了
在“研究电磁铁”的实验中，有一个步骤是：改变电磁铁的接线，使通电线圈的匝数增多，同时调节变阻器的滑片，使电流保持不变，观察电磁铁吸引大头针的数目有什么变化．这一步骤的实验目的是研究电磁铁的磁性（ ）
A.
跟电流通断的关系
B.
跟电流大小的关系
C.
跟电流方向的关系
D.
跟线圈匝数的关系
我要多选
作答：
答对了
答错了
关于电磁铁，下面说法中正确的是（ ）
A.
电磁铁磁性的强弱只与电流的大小有关
B.
电磁继电器中的磁体，必须用电磁铁
C.
电磁继电器中的磁体，可以用永磁体，也可以用电磁铁
D.
电磁铁中的铁芯，可以用钢棒代替
我要多选
作答：
答对了
答错了
如图所示是消防应急灯的电路图，其中少连了一根导线，工作原理是：外部电路为220 V交流电(交流电的电流方向和大小一直改变)，当其正常时，两盏标有“6 V”灯泡不发光；外部电路停电时，两盏标有“6 V”灯泡发光。对于这一装置及其工作特点，下列说法中正确的是( )
A.
当外部电路停电时，电磁铁所在电路工作
B.
电磁铁通电时，弹簧具有弹性势能
C.
电磁铁的上端始终为N极
D.
C点应该和触点B相连
我要多选
作答：
答对了
答错了
二、填空题
如图所示，要使磁铁M的磁性最强，应将滑动变阻器滑片P移至________端，并将开关S接到________位置．
我要多选
作答：
答对了
答错了
电磁铁有许多优点：其磁性的有无可以通过________来控制；磁性的强弱可以通过 ________来控制；磁极的性质可以通过________来改变．
我要多选
作答：
答对了
答错了
在生活中电磁铁的应用很广泛，如电铃、电磁起重机等，它的磁性强弱可以通过改变________来实现； 根据图中小磁针的受力情况可知电源的右端是________极（填“正”或“负”）．
我要多选
作答：
答对了
答错了
如图所示是电磁选矿机的示意图，其中M为矿石，D为电磁铁，落入B中的是________，落入C中的是 ________．（填“铁矿石”“非铁矿石”）
我要多选
作答：
答对了
答错了
新建的居民住宅大多安装了自动空气开关。其原理如图所示，当电路由于电流过大时，电磁铁P的磁性将变________（选填“强”或“弱”），吸引衔铁Q的力变大，使衔铁转动，闸刀在弹力作用下自动开启，切断电路，起到保险作用。某周末，文强同学在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”。则此时“跳闸”的原因最可能是________。
我要多选
作答：
答对了
答错了
如图虚线框内的装置叫________，其中R是热敏电阻，它的阻值随温度的升高而减小，R0是滑动变阻器．该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到一定值时，衔铁被吸合，右侧空调电路接通，空调开始工作．为了节能，现要将空调启动的温度调高，可以适当将滑片P向________（选填“左”或“右”）移动，或者适当________（选填“增大”或“减小”）控制电路的电源电压．
我要多选
作答：
答对了
答错了
三、实验题
给你一个带铁芯的螺线管、蓄电池、开关、滑动变阻器，如图所示，
1、
用笔画线代替导线，把它们连接起来（连线不要交叉），要求满足以下两点要求：
①组成一个可以改变电磁铁磁性强弱的电路；
②当滑动变阻器的滑片向左滑动时，电磁铁的磁性增强。
2、
标出通电电磁铁的N、S极。
我要多选
作答：
答对了
答错了
在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．
1、
当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数_________（选填“增加”或“减少”），说明电流越_________，电磁铁磁性越强；
2、
由图示可知，_________（选填“甲”或“乙”）的磁性强，说明电流一定时，_________，电磁铁磁性越强；
3、
电磁铁吸引的大头针下端分散的原因是_________；
4、
本实验中用到了多种研究方法：
①如研究电磁铁的磁性强弱和线圈匝数有关时，就应控制电流相等，下列实验的研究方法和这种方法不同的是_________
A．研究电流大小和电压、电阻的关系
B．研究影响电阻大小的因素
C．用电流表测量串联电路中的电流
②本实验中还用到了其他研究方法，如电磁铁的磁性强弱用什么来显示，下列实验的研究方法和这种方法不同的是_________
A．在测量小灯泡的功率时，用电压和电流之积来表示电功率
B．研究电热和那些因素有关的实验中，用液柱的高度差来表示电热多少
C．研究动能大小和那些因素有关的实验中，用小木块被推开的远近，来表示动能的大小
5、
本实验进行了多次实验，多次实验的目的和下列实验多次实验的目的相同的是______
A.
伏安法测量定值电阻的阻值
B.
探究并联电路电流规律
C.
测量小石块的密度
我要多选
作答：
答对了
答错了
小明同学利用如图所示装置研究电磁铁磁场的强弱与哪些因素有关．
1、
当指针指示的数值增大时，表示电磁铁的磁性增强，则电磁铁的A端为_________极（填“S”或“N”）．E为电源的_________极（填“正”或“负”）．
2、
小明将开关S打到a点，并向下调节变阻器的滑片，他发现指针指示的数值越来越大．由此可以得出结论：电磁铁_________一定时，电流越大，电磁铁的磁性越强．
3、
小明为了验证电磁铁的磁性强弱与线圈匝数有关时，将开关S从a点换到b点，同时观察并比较两次指针指示的数值，他发现两次指针指示的数值几乎相同．你认为导致出现这种错误情况的主要原因是_________（各实验器材均完好）．
4、
电磁铁的原理主要应用到了电流的磁效应，电磁的磁效应最先是由科学家_________（填人名）发现的，请你再举出一个生活或生产应用到电磁铁的设备_________．
我要多选
作答：
答对了
答错了
四、作图题
如图是防汛报警器的装置图，请用笔画线正确连接电路．当水位上涨时，电路接通，小灯泡发光报警．
我要多选
作答：
答对了
答错了
五、综合题

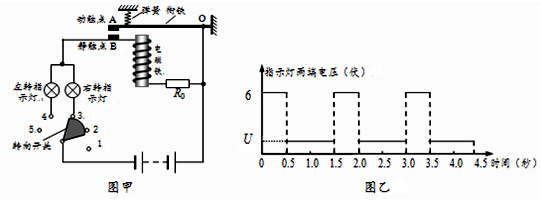

某兴趣小组设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，该指示灯会亮、暗（微弱发光）交替闪烁发光。电路中电源电压恒为6伏，指示灯的规格为“6V 3W”，R0为定值电阻，电磁铁线圈及衔铁的阻值忽略不计。
1、
若让左转、右转指示灯同时工作，转向开关应与触点_________接通。（选填“1和2”、“2和3”、“3和4”或“4和5”）
2、
当转向开关与触点“2和3”接通时，右转指示灯两端实际电压变化规律如图乙所示。已知当右转指示灯微弱发光时，其两端实际电压为Ux，消耗的实际功率为额定功率的1/25。
求：①右转指示灯闪烁交替工作30秒消耗的电能。
②定值电阻R0的阻值。（指示灯的电阻不变）
我要多选
作答：
答对了
答错了
