鲁教版（五四制）物理九年级下册第十六章 电磁现象第二节 电生磁同步测验
一、单选题
如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，则下列说法正确的是（ ）
A.
电源右端是负极
B.
小磁针上端是S极
C.
滑动变阻器向左移动时，弹簧的长度变短
D.
通电螺线管的下端为N极
我要多选
作答：
答对了
答错了
世界上第一个发现电与磁之间联系的科学家是（ ）
A.
安培
B.
奥斯特
C.
法拉第
D.
伏特
我要多选
作答：
答对了
答错了
在下列通电螺线管中，小磁针静止时N极指向正确的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
在图中，静止小磁针N极指向正确的是（ ）
A.
a
B.
b
C.
c
D.
d
我要多选
作答：
答对了
答错了
图中的两个线圈，套在光滑的玻璃管上，导线柔软，可以自由滑动，开关S闭合后则（ ）
A.
两线圈左右分开
B.
两线圈向中间靠拢
C.
两线圈静止不动
D.
两线圈先左右分开，然后向中间靠拢
我要多选
作答：
答对了
答错了
通电螺线管和磁体A的磁极附近的磁感线分布如图所示，小磁针处于静止状态。则（ ）
A.
小磁针的b端为N极
B.
通电螺线管左端为N极
C.
电源“+” 极为c端
D.
螺线管上看得见的导线中的电流自下而上
我要多选
作答：
答对了
答错了
有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（ ）
A.
左侧为N极，a端为正极
B.
左侧为S极，a端为正极
C.
左侧为N极，b端为正极
D.
左侧为S极，b端为正极
我要多选
作答：
答对了
答错了
如图所示，C为条形磁铁，D为铁棒，下列说法正确的是( )
A.
若B为电源负极，则C被排斥，D被吸引
B.
若B为电源负极，则C、D都被排斥
C.
若A为电源负极，则C被排斥，D被吸引
D.
若A为电源负极，则C、D都被排斥
我要多选
作答：
答对了
答错了
二、填空题
如图所示，闭合开关S，通电螺线管上方的小磁针静止时，小磁针的Ｎ极指向右，则电源的右端为________极。在滑动变阻器的滑片P从a端向b端滑动的过程中，通电螺线管的磁性________(选填“逐渐增强”“逐渐减弱”或“始终不变”)。
我要多选
作答：
答对了
答错了
如图所示，用细线悬挂的磁体 AB，磁极未知。当闭合开关 S 后，磁体的 B 端与通电螺线管左端相互排斥，则 B 端是磁体的
________极，向右移动滑动变阻器的滑片，通电螺线管的磁性会________（选填“增强”或“减弱”）。断开开关S，磁体静止时，A 端会指向地理的________（选填“北方”或“南方”）。
我要多选
作答：
答对了
答错了
图中，静止在通电螺线管周围的小磁针，其中指向错误的是________（填标号）｡
我要多选
作答：
答对了
答错了
三、作图题
根据图中通电螺线管的S极，标出磁感线的方向、小磁针的N极，并在括号内标出电源的正负极。
我要多选
作答：
答对了
答错了
如图，请根据小磁针静止时N极的指向标出
处的磁感线方向和电源正、负极。
处的磁感线方向和电源正、负极。
我要多选
作答：
答对了
答错了
如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性。
我要多选
作答：
答对了
答错了

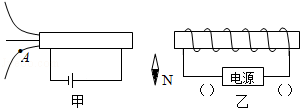

如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：
⑴甲通电螺线管的绕法和A点磁感线的方向；
⑵乙通电螺线管电源的正、负极。
我要多选
作答：
答对了
答错了
将图中的电磁铁连入你设计的电路中（在方框内完成）.要求：
A．电路能改变电磁铁磁性的强弱
B．使小磁针静止时如图所示.
我要多选
作答：
答对了
答错了
在图中画出通电螺线管的S极和A点的电流方向。
我要多选
作答：
答对了
答错了
四、实验探究题

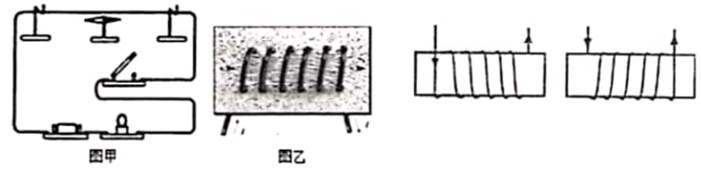

1、
如图甲是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了_________；断开开关，小磁针在_________的作用下又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了_________。
2、
探究通电螺线管外部磁场分布的实验中，在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后_________(填写操作方法)玻璃板，细铁屑的排列如图乙所示，由此可以判断，通电螺线管外部的磁场分布与_________周围的磁场分布是相似的，将小磁针放在通电螺线管外部，小磁针静止时_________极的指向就是该点处磁场的方向．如图丙所示的两个通电螺线管会相互_________。
我要多选
作答：
答对了
答错了
如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。接通电路后，观察到小磁针偏转。
1、
实验探究的是通电直导线周围是否存在_________。
2、
改变直导线中的电流方向，小磁针偏转方向也发生改变，表明_________。
3、
实验中小磁针的作用是_________。
4、
实验中用到的一种重要科学研究方法是（ ）
A.
类比法
B.
转换法
C.
控制变量法
D.
等效替代法
我要多选
作答：
答对了
答错了
