粤沪版物理九年级上学期同步练习
一、单选题
如图所示电路，电源电压不变，变阻器最大阻值R2与电灯阻值R1之比为3：2，当滑片P由a端移到b端时，R1消耗功率之比为（ ）
A.
25：4
B.
5：2
C.
4：25
D.
2：5
我要多选
作答：
答对了
答错了
如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了 ( )
A.
0.4W
B.
4.0W
C.
1.6W
D.
3.4W
我要多选
作答：
答对了
答错了
甲、乙两只灯泡，其I-U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是：（ ）
A.
1.2 W
B.
0.8 W
C.
2 W
D.
3 W
我要多选
作答：
答对了
答错了
如图所示，一个标有“6V 3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电压恒为6V的电源两端，设灯丝电阻不变，则下列判断错误的是（ ）
A.
当滑片P从a滑向b时，灯L的电功率一直减小
B.
移动滑片P能使L和R的电功率相等
C.
移动滑片P，电路中总功率最小值是0.6W
D.
无论如何移动滑片P，电路中总功率不会超过2W
我要多选
作答：
答对了
答错了
下列几种用电器的额定功率最接近1000W的是（ ）
A.
电饭锅B.
笔记本电脑C.
电风扇D.
电视机
我要多选
作答：
答对了
答错了
一只“220V 100W”的灯泡接在照明电路中．若用输电线把该灯泡由电源处引到谋工地时，发现灯泡亮度变暗，测得灯泡的实际功率只有81W，则输电线上消耗的功率是（ ）
A.
9W
B.
10W
C.
19W
D.
90W
我要多选
作答：
答对了
答错了
我国北疆边防哨兵在严寒的冬季会穿上一种电热靴.图为电热靴内加热电路的示意图，电源两端电压保持不变，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点.闭合开关S1 ， 这只电热靴的低温档、中温档、高温档应分别将金属片M拨至（ ）
A.
a、b、c
B.
a、c、b
C.
c、b、a
D.
b、a、c
我要多选
作答：
答对了
答错了
小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW·h，那么这一个用电器可能是（ ）
A.
家庭风扇B.
笔记本电脑 C.
台灯D.
电饭锅
我要多选
作答：
答对了
答错了
下列用电器额定功率最大的是（ ）
A.
电视机
B.
手电筒
C.
电饭锅
D.
电冰箱
我要多选
作答：
答对了
答错了
二、填空题
家庭中测量所用电能多少的仪表是________表。当标有“220V 11W”字样的节能灯正常工作时，两端的电压为________伏，通过的电流为________安。
我要多选
作答：
答对了
答错了
夏天，我国很多地方遭雷击，造成了重大的安全事故，如果某次闪电的能量为8×109J，则这次闪电释放的 电能可供100W的灯泡持续工作________.（设灯泡寿命足够长）；若这次闪电持续的时间为0.1s，则它的功率为________W.
我要多选
作答：
答对了
答错了
如图是小灯泡L和定值电阻R的电流与电压关系的图象．现将它们并联后接在电压为2V的电源两端，则干路中的电流是________A，小灯泡L的实际电功率是________W．
我要多选
作答：
答对了
答错了

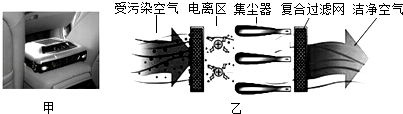

图甲是一种车载空气净化器，其工作过程如图乙所示，受污染的空气被吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获，其原理是________，若该车载空气净化器的额定电压为12V，正常工作电流为0.4A，则它的额定功率为________ W．
我要多选
作答：
答对了
答错了
三、计算题
低碳环保、绿色出行已成为当下都市人的新时尚，如图甲、乙所示是一款倍受青年人喜爱的自平衡智能电动独轮代步车.表列出了该电动独轮代步车的部分技术参数.求：
1、
该款代步车每次充满电需消耗多少焦耳的电能.
2、
该款代步车充电时电路中的电流I.（结果请保留两位小数）
我要多选
作答：
答对了
答错了
如图是我们家长常用的电水壶，它的额定电压为220V，如果把它单独接入家庭电路中，正常工作10min，电能表的示数增加0.3kW•h.求：
1、
该电水壶的电功率；
2、
这只电水壶的电阻.
我要多选
作答：
答对了
答错了
四、实验题

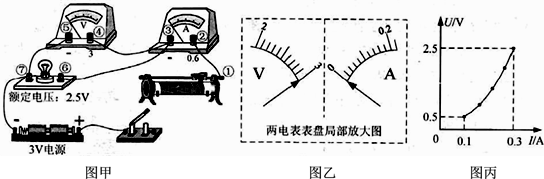

小明用如图甲所示的电路来测量小灯泡的电功率（部分实验器材的规格已标明）。
1、
请用笔画线代替导线将图甲中的滑动变阻器连入电路，使之接入电路的阻值最大.
2、
实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图乙所示位置，则接线柱_________（填接线柱的数字编号）间出现了_________（短路/断路）。
3、
故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U-I图像如图丙所示，则小灯泡的额定功率是_________W，所用滑动变阻器的规格是下列四个选项中的_________（选填选项前字母）：
A.“5Ω 2A” B.“15Ω 2A” C.“25Ω 2A” D.“30Ω 2A”
4、
在某次调节中，滑动变阻器接入电路的阻值减小了△R1，小灯泡的阻值变化了△R2，则△R1_________（>/</=）△R2，你的理由是：_________。
我要多选
作答：
答对了
答错了

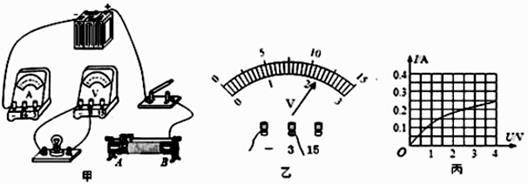

在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）
1、
为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用_________ .
A.
“10Ω0.4A”的滑动变阻器
B.
“20Ω0.4A”的滑动变阻器
2、
用笔画线代替导线，将图甲所示的实物电路连接完整.
3、
闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障的原因是 _________ .
4、
排出故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是_________V，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_________ 端移动（选填“A”或“B”）
5、
通过灯泡的电流随它两端电压变化如图丙所示，分析图象可知，该灯泡正常发光时的电阻是_________ Ω，额定功率为_________ W.
我要多选
作答：
答对了
答错了
