粤沪版物理九年级上册第十四章第2节探究欧姆定律同步练习
一、选择题
如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是（ ）
A.
在串联电路中，电流处处相等
B.
在串联电路中，总电压等于各部分电路两端电压之和
C.
在串联电路中，总电阻等于各部分电路电阻之和
D.
电压一定时，电流与电阻成反比
我要多选
作答：
答对了
答错了
某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是
A.
当导体两端的电压为0时，电阻为0
B.
该导体的电阻随电压的增大而减小
C.
当导体两端的电压为0时，电流为0
D.
当导体两端的电压为2 V时，电流为0.6A
我要多选
作答：
答对了
答错了
在研究“—定电压下，电流与电阻的关系”时，电路图如图所示。电源电压恒为4.5V，滑动变阻器上标有“10Ω 1.5A”字样。在a、b两点间先后接入不同阻值的定值电阻，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到2.5V，其原因可能是（ ）
A.
20Ω的电阻阻值太大
B.
电源电压4.5V太低
C.
滑动变阻器的最大阻值太大
D.
控制电压为2.5V太高
我要多选
作答：
答对了
答错了
图中能正确描述，电阻一定时，电流随电压变化的图像是
A B
C D
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
如下图是甲、乙两个电阻的电流I与电压U的关系图象，将它们并连接入电路，下列说法正确的是（ ）
A.
通过甲的电流大于通过乙的电流
B.
通过甲的电流小于通过乙的电流
C.
甲、乙并联的总电阻随它们两端电压的升高而减小
D.
甲、乙并联的总电阻随它们两端电压的升高而增大
我要多选
作答：
答对了
答错了
如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（ ）
A.
电流表示数变大，电压表示数变小，灯泡变暗
B.
电流表示数变大，电压表示数变大，灯泡变亮
C.
电流表示数变小，电压表示数变小，灯泡变亮
D.
电流表示数变小，电压表示数变大，灯泡变暗
我要多选
作答：
答对了
答错了
小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是（ ）
A.
记录电流表和电压表的示数
B.
将滑动变阻器滑片向右移动
C.
将滑动变阻器滑片向左移动
D.
适当增加电池的节数
我要多选
作答：
答对了
答错了
一位同学用如图所示的电路探究“电流与电阻的关系”．电源电压不变，下表是实验数据，若第四次实验时将定值电阻的阻值由30Ω调为40Ω后就直接读出电流表的示数，这个示数可能是( )
|
R/Ω |
10 |
20 |
30 |
40 |
50 |
|
I/A |
0.6 |
0.3 |
0.2 |
0.12 |
A.
0.2
B.
0.17
C.
0.15
D.
0.13
我要多选
作答：
答对了
答错了
如图所示的电路图,在探究电阻上的电流跟电压的关系时，如何改变定值电阻R两端的电压，从而得到多组电压、电流值( )
A.
保持R′的滑片位置不动
B.
保持R的电压不变
C.
保持R不变，调节R′的滑片到不同位置
D.
保持电路中的电流不变
我要多选
作答：
答对了
答错了
某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是：（ ）
A.
电阻一定时，电流随着电压的增大而增大
B.
电阻一定时，电压随着电流的增大而增大
C.
电压一定时，电流随着电阻的增大而减小
D.
电压一定时，电阻随着电流的增大而减小
我要多选
作答：
答对了
答错了
如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P向b端移动的过程中，下列说法正确的是（ ）
A.
电流表A的示数变小
B.
电阻R1消耗的电功率变大
C.
电压表V的示数变小
D.
电路消耗的总功率变小
我要多选
作答：
答对了
答错了
小刚用如图所示电路探究“一段电路中电流跟电阻的关系”. 在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后（A B间接5Ω电阻器时变阻器滑片位置如图所示），为了探究上述问题，他接下来应该采取的唯一操作是（ ）
A.
保持变阻器滑片不动
B.
将变阻器滑片适当向左移动
C.
将变阻器滑片适当向右移动
D.
适当增加电池的节数再调节滑片位置
我要多选
作答：
答对了
答错了
如图所示，在探究电流与电阻的关系的实验过程中，当A、B两点间的电阻R由10Ω更换为15Ω后，为了探究上述问题，他应该采取的正确步骤是（ ）
A.
保持滑动变阻器的滑片不动
B.
将滑动变阻器的滑片适当向左移动
C.
将滑动变阻器的滑片适当向右移动
D.
适当增加电池的节数
我要多选
作答：
答对了
答错了
根据公式
， 可以知道 （ ）
， 可以知道 （ ）A.
一段导体的电阻，在电压不变时，与电流强度成正比
B.
一段导体的电阻，在电流强度不变时，与电压成正比
C.
一段导体的电阻，与电压成正比，与电流强度成反比
D.
导体的电阻等于这段导体两端的电压与通过导体的电流强度的比值
我要多选
作答：
答对了
答错了
某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表。请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的（ ）
U/V | 3.0 | 2.5 | 2.0 | 1.8 | 1.5 | 1.3 |
I/A | 0.20 | 0.30 | 0.40 | 0.44 | 0.50 | 0.54 |
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
二、非选择题
探究电流与电压的关系
【实验器材】电压表、电流表、三种不同规格的滑动变阻器(A：“10Ω 1．5A”、B：“20Ω 1A”、 C：“50Ω 1A”)、开关、新干电池三节、定位电阻R=10Ω、导线若干。
【制定计划与设计实验】
1、
请依照如图22所示的电路图，用笔画线代替导线将图23中电路连接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大．导线不能交叉；
2、
闭合开关前，要将滑动变阻器滑片移至(填“左”或“右”)端，选样做可以起到的作用；此实验中滑动变阻器的另一个作用是“改变定值电阻两端的电压”，请你写出一种不用变阻器．也可以“改变定值电阻两端电压”的方法：
3、
、小莲按要求正确连接电路，且电路元件完好．实验过程中，发现电压表指针偏转到满刻度外的位置，其原因可能
是(任意写出一个)
小莲在实验中通过调节滑动变阻器滑片．测出通过电阻R的不同电流和对应的电压值．如下表所示：
U/V | 1.0 | 2.0 | 3.0 |
I/A | 0.1 | 0.2 | 0.3 |
要测出表格中的实验数据，实验时所用的滑动变阻器规格为(选填规格的编号即可)
【实验结论】
通过上表中的数据．我们可以得出：。
我要多选
作答：
答对了
答错了
如图甲所示，是“探究电流与电压、电阻的关系”实验的实物连接图。
1、
实验中为保护电路元件，闭合开关前，滑动变阻器的滑片P应该滑动到端（选填“左”或“右”）
2、
在探究电流与电压的关系时，闭合开关，保持ab间电阻的电阻不变，调节滑动变阻器滑片位置，测出对应的电流和电压，根据实验数据画出电流随电压变化的图像，如图乙所示，分析图像可以得出结论： 。
3、
在探究电流与电阻的关系时，实验操作过程中如果只是把ab间电阻有10Ω换成15Ω后，为保持表的示数不变，应将滑动变阻器滑片向 （选填“左”或“右”）
我要多选
作答：
答对了
答错了
电路元件甲和乙中的电流与两端电压的关系如图所示，由图可知，A的电阻是________Ω。若将A、B并联后接在电压为2V的电源两端，干路中的电流是________A。
我要多选
作答：
答对了
答错了

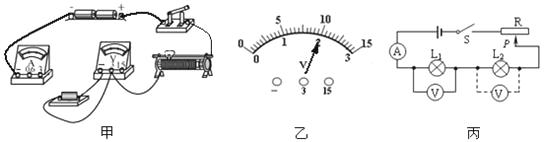

某小组同学用图甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω、10Ω、20Ω，电源电压为3V不变。
1、
如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的导线连接好成完整电路。
2、
小华将电路接好后，闭合开关，发现电压表与电流表的示数太大。接下来应进行的操作是(填写字母代号) 。
A更换电池或电阻
B检查电路是否短路
C断开开关，移动滑动变阻器滑片至最大值位置
3、
在探究“导体中的电流跟电阻的关系”时，小华将5Ω的电阻接入电路，电压表如图乙所示。后把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：将变阻器的滑片P向（填“左”或“右”）移动直至电压表示数
为V。 若要完成整个实验，选择的滑动变阻器的最大阻值至少为Ω.
4、
上述探究结束后，该组同学选择原来的电源和两只灯泡L1“2.5V 0.3A”和L2“3.8V 0.3A”，设计的电路如图丙所示，探究“电功率跟电流、电压的关系”。
①此实验设计是为了探究电功率与电压的关系，通过判断来电功率的大小。
②为了探究电功率与电流的关系，小明认为，利用图丙电路只要通过移动滑动变阻器，改变电流观察灯L1或L2 亮度的变化，即可得出结论。则小明同学的方案（选填“合理”或“不合理”），理由：。
我要多选
作答：
答对了
答错了

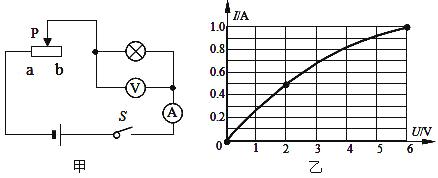

如图甲所示，电源电压不变，滑动变阻器上标有“20Ω，2A”的字样，小灯泡的额定电压为6V，图乙是通过小灯泡的电流随其两端电压变化的图象，当滑动变阻器的画片P在b端时，电压表的示数为2V，求：
1、
此时小灯泡的电阻和电源电压。
2、
小灯泡正常发光时，滑动变阻器连入电路的阻值。
我要多选
作答：
答对了
答错了
实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、开关一个、两个电阻箱R1和R2(电路图符号
)、导线若干。要求从实验桌上选择适当器材，设计一个实验证明：“串联电路的总电阻等于各串联电阻之和”。请根据上述要求帮助小明画出实验电路图，并写出实验步骤。
)、导线若干。要求从实验桌上选择适当器材，设计一个实验证明：“串联电路的总电阻等于各串联电阻之和”。请根据上述要求帮助小明画出实验电路图，并写出实验步骤。实验电路图：
实验步骤：
我要多选
作答：
答对了
答错了

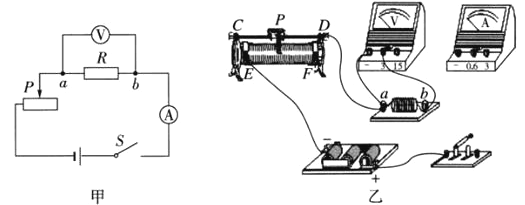

在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ)，电流表、电压表各一个，开关一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“20Ω2A”、“50Ω1A”)，导线若干。
1、
请根据图19甲的电路图用笔画线将图⒆乙实物图连接完整(注意电流表的量程选择)。
2、
小李实验时，在c、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向(选填“E”或“F”)端移动，小李移动变阻器滑片P的目的是：。
3、
小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是。他这样选择的理由是：。
我要多选
作答：
答对了
答错了
如图是未完成的研究欧姆定律的实验电路．
1、
请你以笔画线代替导线完成电路连接，要求开关S闭合后，滑动变阻器的滑片P向右移动时，电压表的示数变大．
2、
下面表格中记录的是部分实验数据，分析数据可以得到的结论是________．
实验序号 | 1 | 2 | 3 | 4 | 5 | 6 |
电阻R/Ω | 5 | 5 | 5 | 5 | 5 | 5 |
电压U/V | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
电流I/A | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 |
我要多选
作答：
答对了
答错了
某导体两端的电压是3V时，通过它的电流为0.2A，这个导体的电阻为多少？现将该导体两端的电压调升到6V，若用0～0.6A、0～3A两种量程的电流表来测量导体中的电流应选用哪一种量程？
我要多选
作答：
答对了
答错了
如图所示，虚线框内有两个阻值相同的定值电阻和一个开关S1 当开关S1闭合时，电流表的示数增加0。2A，电路的总功率增加1。6W。请画出两种可能的连接电路图，并分别计算电源电压和定值电阻的阻值。
我要多选
作答：
答对了
答错了
