人教版初中物理九年级全册同步测试
一、单选题
如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0 ． 当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（ ）
A.
L1灯头接线处断路
B.
L1灯头接线处短路
C.
L2灯头接线处断路
D.
L2灯头接线处短路
我要多选
作答：
答对了
答错了
“珍爱生命．注意安全”是人们在日常生活中必须具有的意识．关于安全用电，下列做法正确的是（ ）
A.
为了清洁卫生，应经常用湿布擦拭正在工作的台灯
B.
为了不影响工作，更换灯泡或维修电路时可以不断开电源
C.
发现有人触电时，应先切断电源，再把人拉开
D.
一个多孔插线板可以同时使用多个大功率用电器
我要多选
作答：
答对了
答错了
图示为小明家厨房里的电路，电灯L与电水壶正常工作，在三孔插座中接入电饭煲时，电水壶突然停止工作，但灯L仍正常发光，拔出电饭煲的插头，用试电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（ ）
A.
插座短路
B.
AB间断路
C.
CD间断路
D.
DE间断路
我要多选
作答：
答对了
答错了
晚上，小刚在家里做作业时，桌上的台灯突然熄灭了，家中其他的用电器也全部停止工作。检查发现台灯的灯丝完好，用测电笔检测火线、零线时，氖管都不发光，检查门外的空气开关也没跳闸，询问邻居家中仍通电。你认为故障原因是 （ ）
A.
进户线火线断开
B.
进户线零线断开
C.
台灯短路
D.
用电器总功率过大
我要多选
作答：
答对了
答错了
下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰。其中可能引起保险丝熔断的是（ ）
A.
①②③
B.
①②
C.
①③
D.
②③
我要多选
作答：
答对了
答错了
下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误的是 ( )
A.
灯头接线松动——检查加固
B.
灯泡的灯丝断了——换新灯泡
C.
灯头内的电线断了——换新线并接好
D.
连接灯泡的两条导线短路——换新灯泡
我要多选
作答：
答对了
答错了
如图所示，是一种漏电保护装置的设计图，图中a为双线并绕的线圈与铁芯，b为衔铁与触片组成开关，C为带锁止钩的金属簧片（锁止钩的作用是：当开关b断开后，需人工复位才能闭合），下列说法正确的是（ ）
A.
用户家里火线与零线间出现短路或者漏电时，该装置会自动切断火线，亮灯警示
B.
用户家里火线与墙壁间出现漏电时，该装置不会产生动作
C.
用户家里的人不小心接触到火线裸露部位后，会断开火线，亮灯警示
D.
警示灯亮起后，一旦故障排除，该装置会自动回复供电
我要多选
作答：
答对了
答错了
某家庭电路上接有一台100W的电冰箱和两盏40W的日光灯，现要再使用一个20W的台灯，每当把台灯的插头插进插座时，电路里额定电流为1A的保险丝就熔断，发生这种现象的原因可能是 ( )
A.
用电器的总功率太大
B.
电冰箱电路时断时通
C.
日光灯管损坏
D.
台灯的插头内部有短路
我要多选
作答：
答对了
答错了

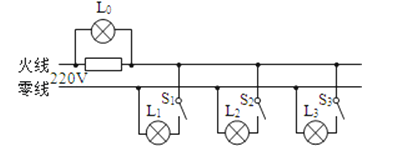

如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A.
灯泡L1所在支路正常
B.
灯泡L2所在支路断路
C.
灯泡L3所在支路短路
D.
装好保险丝，合上所有开关后，灯泡都能正常发光
我要多选
作答：
答对了
答错了
小鸟停在高压线上不会触电，其原因是（ ）
A.
小鸟是绝缘体，不会触电
B.
小鸟两爪间的电压低，小鸟不会触电
C.
小鸟的爪耐高压，小鸟不会触电
D.
高压线有橡胶外皮
我要多选
作答：
答对了
答错了
关于家庭电路，下列说法正确的是（ ）
A.
空气开关“跳闸”不一定是出现了短路
B.
只有36V的电压对人体才安全
C.
当发现有人触电时，用手把触电的人移开
D.
工作的用电器越多，总电阻越大
我要多选
作答：
答对了
答错了
用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（ ）
A.
电路中的总电阻增大
B.
电路中的总电流减小
C.
白炽灯泡的实际功率减小
D.
白炽灯泡的额定功率减小
我要多选
作答：
答对了
答错了
图示为小刚所连的两盏白炽灯和两个插座的电路图，通电后发现不能正常工作。下面几个措施中可能引起危险的是（ ）
A.
拆掉灯丙，两条导线连在一起
B.
拆掉插座甲，两条导线连一起
C.
拆掉开关S3 ， 两条导线连在一起
D.
拆掉开关S2 ， 两条导线连在一起
我要多选
作答：
答对了
答错了
图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（）
A.
插座发生短路了
B.
进户的火线断了
C.
进户的零线断了
D.
某盏电灯的灯丝断了
我要多选
作答：
答对了
答错了
家庭电路中，空气开关的主要作用是（ ）
A.
保持电路的电压不变．
B.
可以节省电能
C.
保证用电器功率不变
D.
当电路中电流过大时自动切断电路
我要多选
作答：
答对了
答错了
二、填空题
如图所示，闭合开关，电灯不亮，用试电笔（也称测电笔）接触D点时氖管发光，接触E点时不发光，说明D、E间________ ．若试电笔接触A至F各点都发光，说明________ ．
我要多选
作答：
答对了
答错了
造成家庭电路中保险丝熔断的原因：一是总功率过大，二是________ ．在安装带有金属外壳的家用电器时，为了安全用电，家用电器的金属外壳应________ ．
我要多选
作答：
答对了
答错了

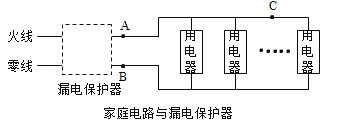

如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器 ________（填“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为 ________mA．
我要多选
作答：
答对了
答错了
家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1 ， 若L正常发光说明L1________ ；只闭合S、S2 ， 若L发出暗红色的光（发光不正常），说明L2________ （选填“正常”“短路”或“断路”）．通常人体安全电压不高于 ________ V，生活中要注意用电安全．
我要多选
作答：
答对了
答错了
测电笔是家庭必备工具之一，它当作起子拧起螺钉时，它是一种简单机械 ________，这种机械能起到 ________（填写：省力或 费力）的作用．它主要是用来辨别家庭电路中的 ________线和零线的工具，如图是某同学家庭电路的一部分，使用中发现电灯不能亮，利用测电笔检查A、B两点时，无论开关断开或闭合，氖管都能发光，则电路中存在的故障可能是 ________
我要多选
作答：
答对了
答错了
三、作图题

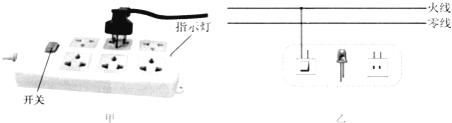

图甲所示是家庭中常用的一种插线板．小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通．
我要多选
作答：
答对了
答错了
四、解答题
安全用电至关重要，如小明家某天正在煮饭，突然跳闸，所有电器不通电，请帮他分析出现的可能原因并提出合理建议．
我要多选
作答：
答对了
答错了
五、综合题

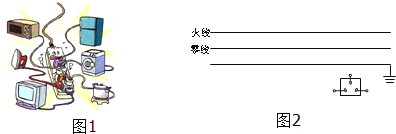

如图1所示图片．
1、
说明_________ 是家庭电路中电流过大的原因
2、
请在图2中将三孔插座接入电路
我要多选
作答：
答对了
答错了
运用知识解决问题：
1、
小明家正在吃火锅，用电功率很大，突然断电了，这是为什么？
答：根据公式_________ ，当用电器的_________ 过大时，电路中的电流过大．保险丝发热，温度过高，保险丝就熔化断掉，断开电路，起到保护电路的作用．
2、

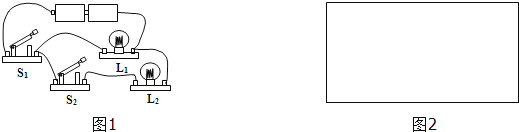

小雨连接了如图1电路，请在图2方框内画出它的电路图．
3、
将两个电阻R1=4Ω、R2=8Ω，将它们串联接入电路中，接到6V电源上，则R2消耗的电功率是多大？
我要多选
作答：
答对了
答错了
运用知识解决问题：
1、
小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．
答：使用空调后，电路中的总功率_________ ，根据公式 _________ 可知，在_________ 一定时，电路的总功率_________ ，电路中的总电流_________，导致保险丝烧断．
2、
请你根据实物电路，在方框中画出电路图
3、
某电铃的电阻为10Ω，正常工作时它两端的电压为4V，现把它接在9V的电源中，欲使它正常工作，应给它串联一个多大的电阻？
我要多选
作答：
答对了
答错了
