人教版物理高二选修3-1 1.9带电粒子在电场中的运动同步检测卷
一、选择题
如图所示，水平面绝缘且光滑，一绝缘的轻弹簧左端固定，右端有一带正电荷的小球，小球与弹簧不相连，空间存在着水平向左的匀强电场，带电小球在电场力和弹簧弹力的作用下静止，现保持电场强度的大小不变，突然将电场反向，若将此时作为计时起点，则下列描述速度与时间、加速度与位移之间变化关系的图像正确的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
如图，真空中有两个等量异种点电荷A、B ， M、N、O是AB连线的垂线上点，且BO＞AO。一质子仅在电场力作用下，其运动轨迹如下图中实线所示。设M、N两点的场强大小分别为EM、EN ， 电势分别为φM、φN。下列判断中正确的是（ ）
A.
A点电荷一定带正电
B.
EM＞EN
C.
φ M＞φN
D.
若质子从N运动到M ， 电场力做正功
我要多选
作答：
答对了
答错了
如图所示，M和N是带有异种电荷的带电金属导体，P和Q是M表面上的两点，S是N表面上的一点，在M和N之间的电场中画有三条等势线．现有一个带正电的粒子（重力不计）在电场中的运动轨迹如图中虚线所示，不计带电粒子对原电场的影响，不计空气阻力，则以下说法正确的是（ ）.
A.
P和Q两点的电势不相等
B.
S点的电势高于P点的电势
C.
带电粒子在F点的电势能大于在E点的电势能
D.
带电粒子应该由W点射入经F点到E点
我要多选
作答：
答对了
答错了
在高能粒子研究中，往往要把一束含有大量质子和α粒子的混合粒子分离开，如图初速度可忽略的质子和α粒子，经电压为U的电场加速后，进入分离区。如果在分离区使用匀强电场或匀强磁场把粒子进行分离，所加磁场方向垂直纸面向里，所加电场方向竖直向下，则下列可行的方法是（ ）
A.
只能用电场
B.
只能用磁场
C.
电场和磁场都可以
D.
电场和磁场都不可以
我要多选
作答：
答对了
答错了
如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷。一带电粒子水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线（直线）所示。则下列说法正确的是（ ）
A.
若微粒带正电荷，则A板一定带正电荷
B.
若微粒带正电荷，则B板一定带正电荷
C.
微粒运动过程中动能一定增加
D.
微粒运动过程中机械能一定增加
我要多选
作答：
答对了
答错了
如图所示，重原子核位于O点，实线表示α粒子运动的轨迹，M、N和Q为轨迹上的三点，N点离核最近，Q点比M点离核更远，则（ ）
A.
α粒子在M点的速率比在Q点的大
B.
三点中，α粒子在N点的电势能最大
C.
在重核产生的电场中，M点的电势比Q点的低
D.
α粒子从M点运动到Q点，电场力对它做的总功为负功
我要多选
作答：
答对了
答错了
示波器可以用来观察电信号随时间变化的情况，其核心部件是示波管，其原理图如下，
为水平偏转电极，
为竖直偏转电极。以下说法正确的是（ ）
为水平偏转电极， 为竖直偏转电极。以下说法正确的是（ ）
A.
加图3波形电压、
不加信号电压，屏上在两个位置出现亮点 B.
加图2波形电压、
加图1波形电压，屏上将出现两条竖直亮线 C.
加图4波形电压、
加图2波形电压，屏上将出现一条竖直亮线 D.
加图4波形电压、
加图3波形电压，屏上将出现图1所示图线
我要多选
作答：
答对了
答错了
质子(H)、α粒子(He)、钠离子(Na＋)三个粒子分别从静止状态经过电压为U的同一电场加速后，获得动能最大的是( )
A.
质子(H)
B.
α粒子(He)
C.
钠离子(Na＋)
D.
都相同
我要多选
作答：
答对了
答错了
图中虚线是某电场中的一簇等势线。两个带电粒子从P点均沿等势线的切线方向射入电场，粒子运动的部分轨迹如图中实线所示。若粒子仅受电场力的作用，下列说法中正确的是（ ）
A.
a、b两点的电场强度大小关系Ea<Eb
B.
a、b两点的电势关系Ua>Ub
C.
粒子从P运动到a的过程中，电势能增大
D.
粒子从P运动到b的过程中，动能增大
我要多选
作答：
答对了
答错了
如图所示，带箭头的线表示某一电场的电场线。在电场力作用下，一带电粒子（不计重力）经A点飞向B点，径迹如图中虚线所示，下列说法正确的是（ ）
A.
粒子带正电
B.
粒子在A点加速度大
C.
粒子在B点电势能较大
D.
粒子通过B点时动能大
我要多选
作答：
答对了
答错了
如图所示，当平行板电容器充电后，在极板间有一个用绝缘的细绳拴着带正电的小球，小球的质量为m ， 电荷量为q。现在向右偏θ角度；电源的电动势为ε,内阻为r。闭合电建S后，则求两极板间的距离d为（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
如图所示，带等量异号电荷的两平行金属板在真空中竖直放置，M、N为板间同一电场线上的两点。一带电粒子（不计重力）以速度vM经过M点沿电场线向右运动，且未与右侧金属板接触，一段时间后，粒子以速度vN向左经过N点。则（ ）
A.
电场中M点的电势一定高于N点的电势
B.
粒子受到电场力一定由M指向N点
C.
粒子在M点速度一定比在N点的速度大
D.
粒子在M点电势能一定比在N点的电势能大
我要多选
作答：
答对了
答错了
图中虚线为一组间距相等的同心圆，圆心处固定一带负电的点电荷。一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点．则该粒子（ ）
A.
带负电
B.
在c点受力最大
C.
在b点的电势能大于在c点的电势能
D.
由a点到b点的动能变化小于由b点到c点的动能变化
我要多选
作答：
答对了
答错了
如图所示，A板发出的电子经加速后，水平射入水平放置的两平行金属板间，金属板间所加的电压为U。电子最终打在荧光屏P上，关于电子的运动，下列说法中正确的是（ ）
A.
滑动触头向右移动时，电子打在P上的位置上升
B.
滑动触头向左移动时，电子打在P上的位置上升
C.
电压U增大时，电子从发出到打在P上的时间不变
D.
电压U增大时，电子打在P上的速度大小不变
我要多选
作答：
答对了
答错了
—个初动能为EK的带电粒子（重力不计），垂直电场线方向飞入带电的平行板电容器，飞出时带电粒子动能为飞入时动能的2倍．如果使粒子的初速度变为原来的2倍，那么当它飞出电容器时，动能为( )
A.
4EK
B.
4．25EK
C.
5EK
D.
8EK
我要多选
作答：
答对了
答错了
二、填空题

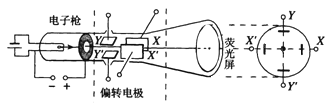

如图是示波管的原理图，它由电子枪、偏转电极（XX'和YY'）、荧光屏组成，管内抽成真空。给电子枪通电后，如果在偏转电极XX'和YY'上都没有加电压，电子束将打在荧光屏的中心O点，在那里产生一个亮斑。要想让亮斑移到荧光屏的正上方，需在偏转电极________（选填“XX'”或“YY'”）上加电压，且________板电势高（选填“X”、“X'”、“Y”或“Y'”）。要想在荧光屏上出现一条沿水平方向展开的正弦曲线，需在偏转电极
________（选填“XX'”或“YY'”）上加扫描电压、在偏转电极________（选填“XX'”或“YY'”）上加按照正弦规律变化的电压。
我要多选
作答：
答对了
答错了
如图所示，在水平向左的匀强电场中，一根不可伸长的绝缘细线长度为L，一端拴一个质量为m电荷量为q的带负电小球，另一端固定在O点．把小球拉到使细线水平伸直的位置A然后将小球由静止释放，小球沿弧线运动到细线与水平方向成θ=60°的位置B时速度为零．则电场强度E= ________，小球运动过程中的最大速率为________ .
我要多选
作答：
答对了
答错了
如图所示，带箭头的线表示某一电场的电场线．在电场力作用下，一带电粒子（不计重力）经A点飞向B点，径迹如图中虚线所示，试判断：
①粒子带________电；
②粒子在________点加速度大；
③粒子在________点动能大；
④A、B两点相比，________点电势高．
我要多选
作答：
答对了
答错了
如图所示，在点电荷+Q的电场中有A、B两点，将两正电荷a和b ， 其中他们的质量4ma=mb ，电量2qa=qb ， 分别从A点由静止释放到达B点时，它们的速度大小之比为________．
我要多选
作答：
答对了
答错了
如图所示，水平放置的两平行金属板间距为d ， 电压大小为U ， 上板中央有孔，在孔正下方的下板表面上有一个质量为m、电量为－q的小颗粒，将小颗粒由静止释放，它将从静止被加速，然后冲出小孔，则它能上升的最大高度h =________。
我要多选
作答：
答对了
答错了
三、计算题
在xOy平面内，有沿y轴负方向的匀强电场，场强大小为E（图中未画出），由A点斜射出一质量为m ， 带电荷量为+q的粒子，B和C是粒子运动轨迹上的两点，如图所示，其中l0为常数。粒子所受重力忽略不计。求：
1、
粒子从A到C过程中电场力对它做的功；
2、
粒子从A到C过程所经历的时间；
3、
粒子经过C点时的速率。
我要多选
作答：
答对了
答错了
如图所示，一质量为m、电荷量为q（q>0）的例子在匀强电场中运动，A、B为其运动轨迹上的两点。已知该粒子在A点的速度大小为v0 ， 方向与电场方向的夹角为60°；它运动到B点时速度方向与电场方向的夹角为30°。不计重力。求A、B两点间的电势差。
我要多选
作答：
答对了
答错了
如图所示，有一电子(电荷量为e)经电压U0加速后，进入两块间距为d、电压为U的平行金属板间．若电子从两板正中间垂直电场方向射入，且正好能穿过电场，求：
1、
金属板AB的长度；
2、
电子穿出电场时的动能．
我要多选
作答：
答对了
答错了
如图所示，A、B为两块足够大的相距为d的平行金属板，接在电压为U的电源上．在A板的中央P点放置一个电子发射源．可以向各个方向释放电子．设电子的质量为m、电荷量为e ， 射出的初速度为v ． 求电子打在B板上的区域面积？(不计电子的重力)
我要多选
作答：
答对了
答错了
如图所示，光滑水平细杆MN、CD ， MN、CD在同一竖直平面内。两杆间距离为h ， N、C连线左侧存在有界的电场，电场强度为E。质量为m的带正电的小球P ， 穿在细杆上，从M端点由静止向N端点运动，在N、C连线中点固定一个带负电的小球，电荷量为Q。在匀强电场中做匀速圆周运动恰好回到C点，且小球P与细杆之间相互绝缘。
1、
求带正电的小球P的电荷量q 。
2、
求小球P在细杆MN上滑行的末速度v0
3、
求光滑水平细杆M、N两点之间的电势差。
我要多选
作答：
答对了
答错了
