焊接技术应用-机械制图与计算机绘图同步练习
问答题
过直线AB的中点K作直线MN，使与直线AB和直线CD都相交.求MN的两面投影。
我要多选
作答：
答对了
答错了
己知圆锥表面上A、B两点的一个投影，求A、B的其余两个投影，并判别可见性。
我要多选
作答：
答对了
答错了
作出圆柱被平面截切后的水平投影。（保留作图线）
我要多选
作答：
答对了
答错了

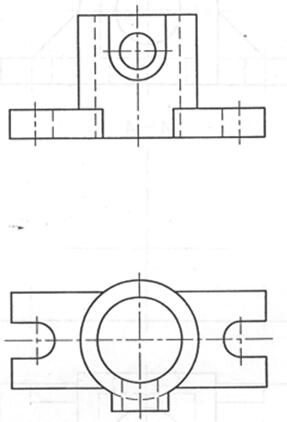

根据立体的主视图和俯视图，作出左视图。
我要多选
作答：
答对了
答错了

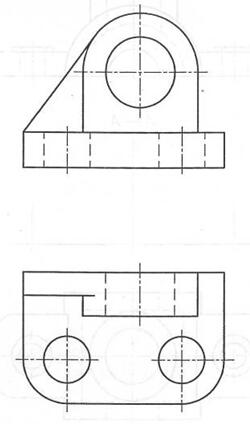

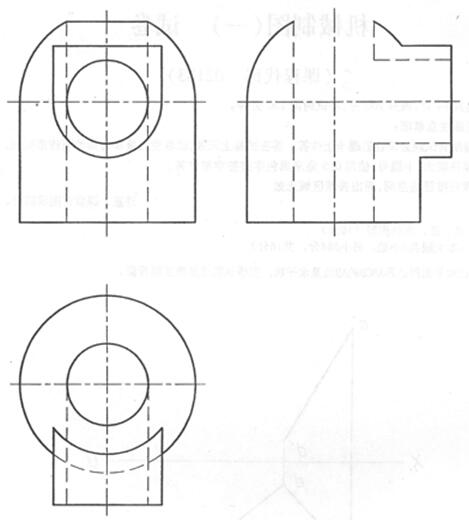

根据组合体的主视图和俯视图，作出左视图。
我要多选
作答：
答对了
答错了
在组合体的主视图和俯视图中标注尺寸（尺寸数值按1:1在图中量取并取整）。
我要多选
作答：
答对了
答错了

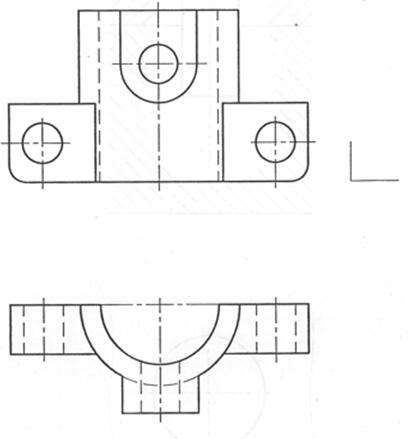

根据主视图和俯视图，在指定位置作出A-A全剖视的左视图。
我要多选
作答：
答对了
答错了

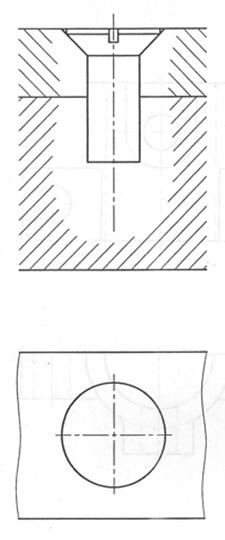

分析左边螺钉连接装配图中的错误，将正确的图形画在右边指定位置处。
我要多选
作答：
答对了
答错了

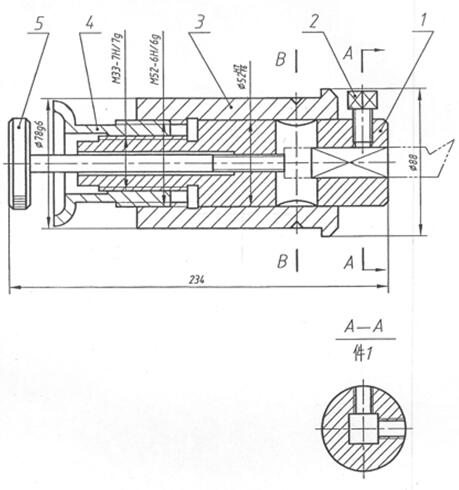

在指定位置按原图大小和指定的表达方案拆画出阀体（序号1）的零件图（补画完整全剖视的主视图）。注意，A-A半剖的俯视图和B-B半剖的左视图都己完全给出.其他视图不画。
我要多选
作答：
答对了
答错了
把装配图上与该零件有关的尺寸抄注到零件视图中。
我要多选
作答：
答对了
答错了
在零件视图中标注指定表面的表面结构代号：上方方板的上表面的粗糙度Ra值为3.2,阀体的左、右两端面的Ra值均为6.3。
我要多选
作答：
答对了
答错了

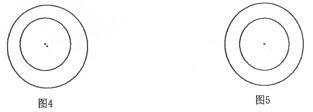

用哪个草图命令两次就可使图4所示的四分之一草图成为图5所示的完整的圆形草图？
我要多选
作答：
答对了
答错了
什么命令可使图5所示的二维平面草图成为图6所示的三维薄板？
我要多选
作答：
答对了
答错了
令创建图7所示形体中的中间部分的等直径弯管，应先要创建哪些草图，才能使用扫掠命令？
我要多选
作答：
答对了
答错了
用扫掠命令创建图8所示的两个连接板和弯管中间的弯形通孔时，在“求并”、 “求差”和“求交”三个选项中，应该选择哪个选项？
我要多选
作答：
答对了
答错了
求直接EF与三角形平面ABC的交点K的两面投影，并判断可见性。
我要多选
作答：
答对了
答错了

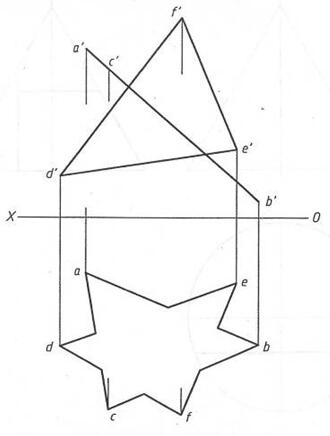

求三角形平面ABC与三角形平面DEF的交线，并判断可见性。
我要多选
作答：
答对了
答错了
求圆锥被平面截切后的正面投影，并补全水平投影。
我要多选
作答：
答对了
答错了
根据立体的主视图和左视图，补画俯视图中相贯线的投影。
我要多选
作答：
答对了
答错了
根据组合体的主视图和俯视图，作出左视图。
我要多选
作答：
答对了
答错了
在组合体的主视图和俯视图中标注尺寸（尺寸数值按1：1在图中量取并取整）。
我要多选
作答：
答对了
答错了
根据主视图和俯视图，在指定位置作出A-A半剖视的主视图。
我要多选
作答：
答对了
答错了
在指定位置按原图大小和指定的表达方法拆画出阀体（序号5）的零件图（补全全剖视的主视图）。注意：B-B全剖视图已经完整给出，其他视图不画。
我要多选
作答：
答对了
答错了
把装配图上与该零件有关的尺寸抄注到零件视图中。
我要多选
作答：
答对了
答错了
在零件图中标注指定表面的表面结构代号：左端面和右端面的粗糙度轮廓参数Ra值均为6.3，与钢球（序号6）的接触面的Ra值为1.6.
我要多选
作答：
答对了
答错了

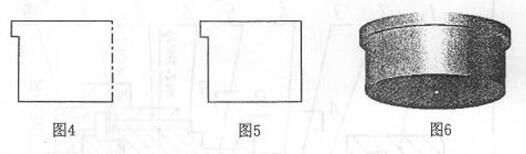

对于图4和图5所示的草图，用旋转命令是否都能创建出图6所示的回转体？（两图的差异是：右侧竖线分别是中心线和实线）
我要多选
作答：
答对了
答错了
对于图4和图5所示的草图，无论右侧的竖线是中心线还是实线，是否都能标注出如图7所示的带有直径符号
的回转体直径尺寸？
的回转体直径尺寸？
我要多选
作答：
答对了
答错了
为使图6所示形体的下部圆柱产生锥度和圆角，如图8所示，操作时应先做底部的圆角后对圆柱面拔模，还是应先拔模后做圆角？
我要多选
作答：
答对了
答错了
为使图8所示的实心回转体成为图9所示的薄壁形体，除了可以使用旋转命令以外，还可以使用抽壳命令。这个说法正确吗？
我要多选
作答：
答对了
答错了

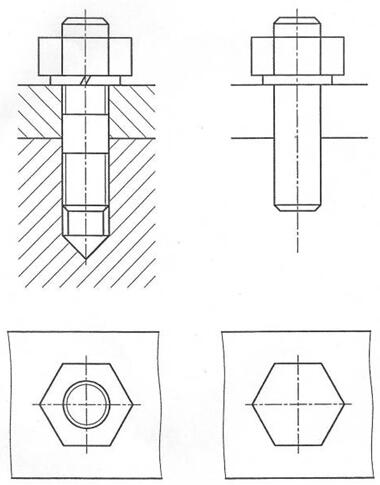

分析左边螺柱连接装配图中的错误，将正确的图形画在右边指定位置处。
我要多选
作答：
答对了
答错了

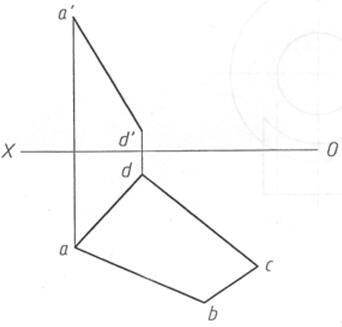

已知平面四边形ABCD的AB边是水平线，完成该四边形的正面投影。
我要多选
作答：
答对了
答错了

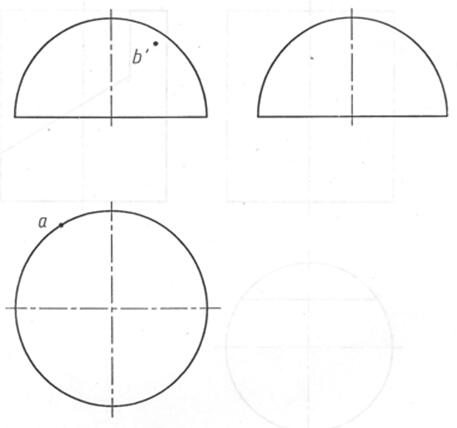

已知半圆球面上A、B两点的一个投影，求点A和点B的其余两个投影。
我要多选
作答：
答对了
答错了
完成圆柱被平面截切后的正面投影。
我要多选
作答：
答对了
答错了
根据立体的主视图和左视图，在左视图中补画相贯线的投影。
我要多选
作答：
答对了
答错了

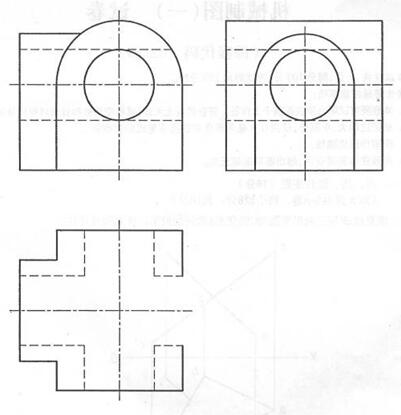

根据组合体的主视图和俯视图，画出左视图。
我要多选
作答：
答对了
答错了
在给定组合体的主视图和俯视图中标注尺寸（尺寸数值按1：1在图中量取并取整）。
我要多选
作答：
答对了
答错了

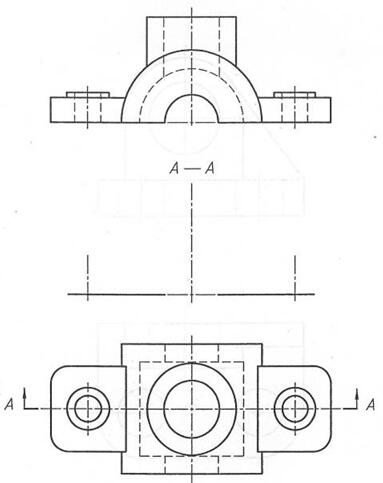

根据主视图和俯视图，在指定位置把主视图改画A-A半剖视图。
我要多选
作答：
答对了
答错了
补全螺钉连接装配图的主视图和俯视图中的漏线。
我要多选
作答：
答对了
答错了

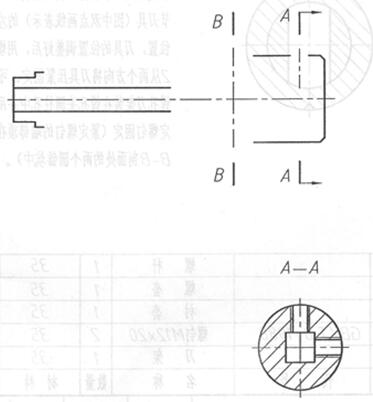

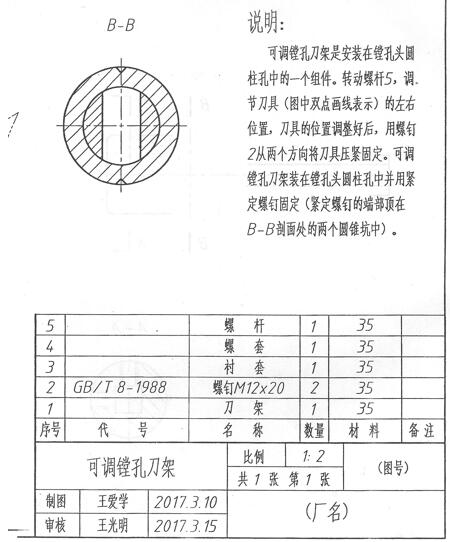

在指定位置按原图大小和指定的表达方法拆画出刀架（序号1）的零件图（补全全剖视的主视图，画出B-B断面图）。注意，A-A断面图已经完整给出，其他视图不画。
我要多选
作答：
答对了
答错了
把装配图上与改零件有关的尺寸抄注到零件图中。
我要多选
作答：
答对了
答错了
在零件视图中标注指定表面的表面粗糙度代号：与零件3（衬套）的配合表面的Ra值为1.6，右端面的Ra值为6.3，左端面的Ra值为12.5.
我要多选
作答：
答对了
答错了
哪些几何约束可使图4所示的不同心的两个圆成为图5所示的同心圆？
我要多选
作答：
答对了
答错了
欲设置距圆柱两端面等距的工作平面（如图6所示），应该使用什么命令？
我要多选
作答：
答对了
答错了

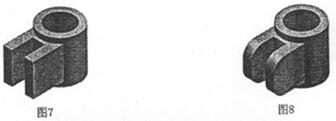

哪个工具栏上的圆角命令能将图7所示形体上的四个尖角都修成图8所示的圆角？
我要多选
作答：
答对了
答错了

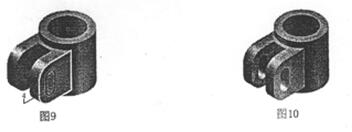

基于图9中的长圆形草图，使用什么命令可在两板上做出图10所示的长圆孔？
我要多选
作答：
答对了
答错了
