北京课改版物理九年级全第十章 串联电路与并联电路二、串、并联电路的特点同步测验
一、单选题
如图为家庭常用的电热取暖器，取暖器装有开关S1和S2。S1和S2均闭合时，取暖器正常工作；为保证安全，当取暖器倾倒后S1自动断开，取暖器停止工作。则下列电路中与上述要求相符的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
当要设定闹钟响铃时间时，先将闹铃开关闭合，再将定时指针调到指定时间，只有当时针转至与定时指针重叠时，定时开关也闭合，此时电动机工作，带动铃锤敲击铃碗，闹铃才能发声.下列电路图能满足上述要求的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
小明学习了电学知识后，给交通局建议，在学校门口安装红绿指示灯，以不同颜色的变化保证行人的安全，据你对交通指示灯的了解，可以推断出( )
A.
红黄绿灯都是串联
B.
红灯与黄灯串联后再与绿灯并联
C.
红黄绿灯没有关系
D.
红黄绿灯都是并联
我要多选
作答：
答对了
答错了
如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，上面的灯L1和下面的灯L2均已发光。则当闭合开关时，下列说法正确的是（ ）
A.
L1熄灭，L2熄灭
B.
L1发光，L2熄灭
C.
L1发光，L2发光
D.
L1熄灭，L2发光
我要多选
作答：
答对了
答错了
居民楼道里安装了“聪明的路灯”，它的电路由光控开关和声控开关来组成。“光控开关”天黑时，自动闭合，天亮时，自动断开；“声控开关”当有人走动发出声音时，自动闭合，无人走动时自动断开。则这种“聪明的路灯”的电路是下图（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
为保证司乘人员的安全,轿车上设有安全带未系提示系统。当乘客坐在座椅上时,座椅下的开关S1闭合，若未系安全带，则开关S2断开,仪表盘上的指示灯亮起；若系上安全带,则开关S2闭合,指示灯熄灭。下列设计最合理的电路图是( )
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
如图所示是小宁同学为LED多功能充电风扇设计的控制电路图，电路中有两个控制开关，其中开关S1只控制应急照明LED灯L，开关S2只控制电风扇M，下列的四个电路图中，符合上述要求的是( )
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。如图所示的电路设计符合要求的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
在如图所示的四个电路图中，满足电路基本组成且连接正确的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
下列电路中两灯泡可以正常发光的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
下列图中，
是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电路图的是（ ）
是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电路图的是（ ）A.
B.
C.
D.
我要多选
作答：
答对了
答错了
某学校保密室有两道门，只有当两道门都关上时(关上一道门相当于闭合一个开关)，值班室内的指示灯才会亮，表明门都关上了。如图所示中符合要求的电路图是( )
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
如果一个开关能同时控制三盏灯的亮与灭，则这三盏灯（ ）
A.
一定串联
B.
一定并联
C.
并联或串联都可能
D.
无法判断
我要多选
作答：
答对了
答错了
如图所示是一款平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具．当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动，紧急情况时S1自动断开，电动机停止工作．下列电路图中，与其原理相符的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
二、多选题

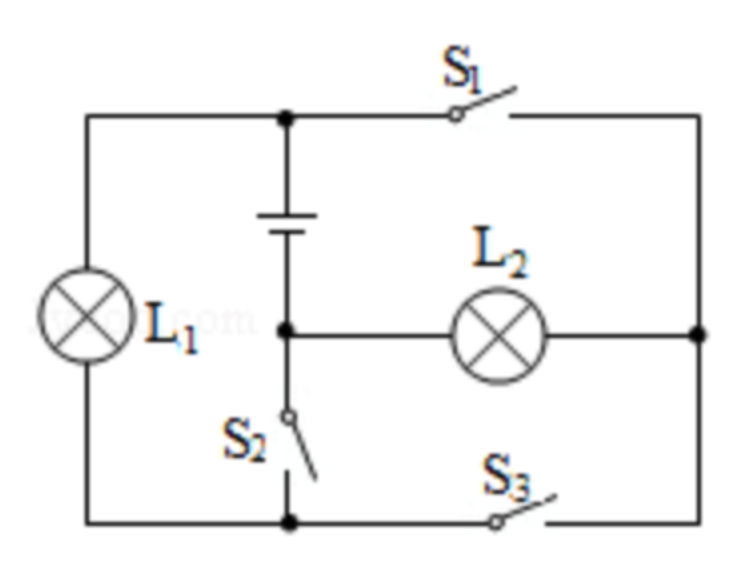

如图所示电路，S1、S2、S3均断开，下列说法正确的是( )
A.
只闭合S1、S2时，L1、L2并联
B.
只闭合S1、S3时，L1、L2串联
C.
只闭合S2、S3时，L1被短路，L2是通路
D.
只闭合S1、S3时，L1被短路，L2是通路
我要多选
作答：
答对了
答错了
下列说法正确的是（ ）
A.
教室里的照明灯和电扇是并联的
B.
夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的
C.
一条大街上的路灯总是同时亮，同时灭，他们一定都是串联的
D.
一条电路中的两盏电灯原本都发光，其中一盏灯的灯丝断了，另一盏灯也同时不亮，这两盏灯一定是串联的
我要多选
作答：
答对了
答错了
三、填空题
汽车转向前，司机会拨动转向横杆，同侧的前后两个转向灯就会同时闪亮。当其中一个灯损坏时，另一个灯仍能正常工作，由此可知汽车同侧的两个灯是________（选填“串联”或“并联”）的。
我要多选
作答：
答对了
答错了
如图所示的电路中，要使
L1、 L2并联在电路中，只能闭合开关________。要使 L1、
L2 串联在电路中，只能闭合开关________。为了防止电路出现短路，不能同时闭合开关________ 。
我要多选
作答：
答对了
答错了
如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个________（填电路元件）接在干路上；房间里有电灯、电视等用电器，它们是________联的。
我要多选
作答：
答对了
答错了
如图所示电路中：
1、
要使灯L1，L2串联，则只闭合开关_________。
2、
闭合开关S1，S2 断开 S3 ，则灯L1，L2是_________联。
3、
同时闭合开关S2，S3，则灯 L1 _________，灯 L2 _________（选填“亮”或者“不亮”）。
4、
绝不允许同时闭合开关_________，可能会烧坏电源。
我要多选
作答：
答对了
答错了
如图所示为一个封闭的电路盒，盒面上有两个灯泡和一个开关。拨动开关，两个灯泡或一齐亮、或一齐灭。为判断两灯的连接方式，将其中一个灯泡拧下来，发现另一个灯泡依然亮，由此判断：两灯的连接方式是________（选填“串联”或“并联”），判断依据是________。
我要多选
作答：
答对了
答错了
如图，当断开开关S2、S3 ， 闭合S1时，能亮的灯是________。要使灯L1、L2组成并联电路，则应闭合________；当S1、S2、S3都闭合时，电路处于________状态(开路／短路／通路)。
我要多选
作答：
答对了
答错了
四、作图题

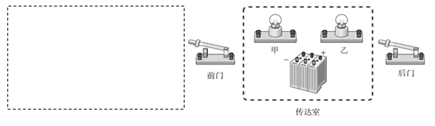

如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙 灯亮。请在方框内画出电路图,并在实物图中连线。
我要多选
作答：
答对了
答错了

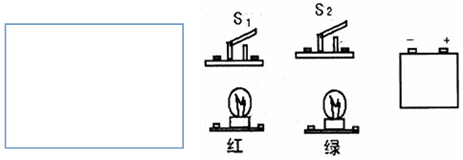

用笔画线代替导线，将图中的元件连接起来。(设灯泡不会被烧坏)要求：
①开关S1、S2都断开，红、绿灯都不亮；②只闭合开关S1 ， 红、绿灯都不亮；③只闭合开关S2 ， 红、绿灯都亮；④开关S1、S2都闭合，红灯不亮，绿灯亮。
我要多选
作答：
答对了
答错了
根据下图中的电路图连接实物图.
我要多选
作答：
答对了
答错了
火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人．请你把图中的各元件符号连接成符合上述设计要求的电路图．
我要多选
作答：
答对了
答错了
图中的电路中有一根导线连接错误，要求在错误处打叉，再添加一根导线，使两灯并联连接。
我要多选
作答：
答对了
答错了
利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电，其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，经过一两分钟后，开关内部的延时装置就把电路断开，灯灭，请将图中的器材连成符合楼道灯要求的电路。
我要多选
作答：
答对了
答错了

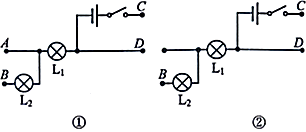

如图所示的部分电路图中，A、B、C、D是四个接线柱.请按照不同要求，用笔画线代替导线连接相应的接线柱，分别形成完整电路图.要求:①图使灯L1、L2并联;②图使灯L1、L2 串联.
我要多选
作答：
答对了
答错了
医院某病房有两张病床，床边各有一个电铃开关S1 ， S2 ， 接通任一开关，连接到值班室的电铃都会响起，请你在图中将两个开关S1 ， S2和电铃接入电路．
我要多选
作答：
答对了
答错了
根据以下要求，设计电路，将设计好的电路图画在方框中，并在图中用笔画线代替导线连接相应的实物电路．要求：
⑴只闭合S1时，红灯发光，绿灯不发光
⑵S1、S2都闭合时，两灯都发光
⑶只闭合S2时，两灯均不发光．
我要多选
作答：
答对了
答错了

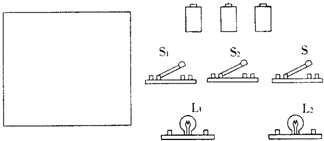

L1、L2并联，S1控制L1 ， S2控制L2 ， S作总开关，连接实物图，并在左框内画出电路图。
我要多选
作答：
答对了
答错了
