沪科版物理选修3-2第3章 电能的输送与变压器3.2 变压器为什么能改变电压同步测验
一、选择题
如图所示，理想变压器原、副线圈匝数比n1∶n2＝2∶1，V和A均为理想电表，灯泡电阻R1＝6 Ω，AB端电压u1＝12
sin (100πt) V .下列说法正确的是( )
sin (100πt) V .下列说法正确的是( )
A.
电流频率为100 Hz
B.
V的读数为24 V
C.
A的读数为0.5 A
D.
变压器输入功率为6 W
我要多选
作答：
答对了
答错了
图中理想变压器原、副线圈匝数之比n1∶n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R相连组成闭合回路．当直导线AB在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，安培表A1的读数是12毫安，那么安培表A2的读数是( )
A.
0
B.
3毫安
C.
48毫安
D.
与R值大小无关
我要多选
作答：
答对了
答错了
自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图所示，某副线圈匝数可调．已知变压器线圈总匝数为1900 匝；原线圈为1100 匝，接在有效值为220 V的交流电源上．当变压器输出电压调至最大时，负载R上的功率为2.0 kW.设此时原线圈中电流有效值为I1 ， 负载两端电压的有效值为U2 ， 且变压器是理想的，则U2和I1分别约为( )
A.
380 V和5.3 A
B.
380 V和9.1 A
C.
240 V和5.3 A
D.
240 V和9.1 A
我要多选
作答：
答对了
答错了
如图，理想变压器原线圈输入电压u＝Umsin ωt ， 副线圈电路中R0为定值电阻，R是滑动变阻器．V1和V2是理想交流电压表，示数分别用U1和U2表示；A1和A2是理想交流电流表，示数分别用I1和I2表示．下列说法正确的是( )
A.
I1和I2表示电流的瞬时值
B.
U1和U2表示电压的最大值
C.
滑片P向下滑动过程中，U2不变、I1变大
D.
滑片P向下滑动过程中，U2变小、I1变小
我要多选
作答：
答对了
答错了

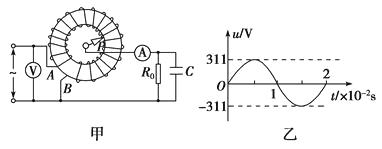

如图甲所示为一自耦变压器，变压器的原线圈AB端输入电压如图乙所示，副线圈电路中定值电阻R0＝11 Ω，电容器C的击穿电压为22 V，移动滑片P使电容器刚好不会被击穿．所有电表均为理想电表，下列说法正确的是( )
A.
电压表的示数为311 V
B.
原副线圈的匝数比为10∶1
C.
电流表的示数等于通过电阻R0的电流
D.
原线圈AB端输入电压的变化规律为u＝311sin 100πt V
我要多选
作答：
答对了
答错了
理想变压器原、副线圈匝数比为10∶1，以下说法中正确的是( )
A.
穿过原、副线圈每一匝磁通量之比是10∶1
B.
穿过原、副线圈每一匝磁通量的变化率相等
C.
原、副线圈每一匝产生的电动势瞬时值之比为10∶1
D.
正常工作时，原、副线圈的输入、输出功率之比为10∶1
我要多选
作答：
答对了
答错了
如图为一种变压器的实物图，根据其铭牌上所提供的信息，以下判断正确的是( )
A.
这是一个升压变压器
B.
原线圈的匝数比副线圈的匝数多
C.
当原线圈输入交流电压220 V时，副线圈输出直流电压12 V
D.
当原线圈输入交流电压220 V、副线圈接负载时，副线圈中电流比原线圈中电流小
我要多选
作答：
答对了
答错了
一理想变压器原副线圈的匝数比为n1∶n2＝1∶2，电源电压
，原线圈电路中接入一熔断电流I0＝1 A的保险丝，副线圈中接入一可变电阻R ， 如图所示，为了使保险丝不致熔断，调节R时，其阻值最低不能小于( )
，原线圈电路中接入一熔断电流I0＝1 A的保险丝，副线圈中接入一可变电阻R ， 如图所示，为了使保险丝不致熔断，调节R时，其阻值最低不能小于( )
A.
440 Ω
B.
C.
880 Ω
D.
我要多选
作答：
答对了
答错了
用220 V的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110 V，通过负载的电流图象如图所示，则( )
A.
变压器输入功率约为3.9 W
B.
输出电压的最大值是110 V
C.
变压器原、副线圈匝数比是1∶2
D.
负载电流的函数表达式
我要多选
作答：
答对了
答错了
理想变压器如图所示，副线圈接有三个灯泡，原线圈与一个灯泡串联在交流电源上，若四个灯泡完全相同且都正常发光，则电源两端的电压U1与灯泡两端的电压U2之比为( )
A.
1∶1
B.
2∶1
C.
3∶1
D.
4∶1
我要多选
作答：
答对了
答错了

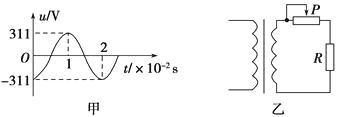

一理想变压器原、副线圈的匝数比为44∶1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头．下列说法正确的（ ）
A.
副线圈输出电压的频率为100Hz
B.
副线圈输出电压的有效值为5V
C.
P向左移动时，变压器原、副线圈的电流都减小
D.
P向左移动时，变压器的输入功率增加
我要多选
作答：
答对了
答错了
如图甲所示，理想变压器原线圈接交流电源和交流电压表，副线圈与热水器、抽油烟机连接且都在正常工作。已知副线圈上的电压按图乙所示规律变化，现将开关S断开，下列说法正确的是（ ）
A.
热水器消耗的功率变大
B.
变压器的输入功率减小
C.
原线圈中的交流电的周期为0.1s
D.
开关S断开后，电压表示数变小
我要多选
作答：
答对了
答错了

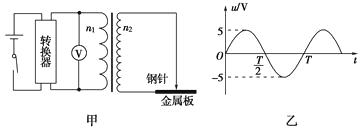

如图甲是某燃气炉点火装置的原理图．转换器将直流电压转换为图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为n1、n2 ， V为交流电压表．当变压器副线圈电压的瞬时值大于5 000 V时，就会在钢针和金属板间引发电火花进而点燃气体．以下判断正确的是( )
A.
电压表的示数等于5 V
B.
电压表的示数等于2.5 V
C.
实现点火的条件是
＞1 000
＞1 000 D.
实现点火的条件是
＜1 000
＜1 000
我要多选
作答：
答对了
答错了
如图所示，一理想变压器接在正弦交变电源上，变压器原、副线圈匝数比为1：2， A 为理想交流电流表，副线圈电路中标有“36V，360W”电动机正常工作，若电动机线圈电阻r=0.6Ω，则( )
A.
电流表的示数为5A
B.
原线圈所加交变电压的有效值为18V
C.
电动机正常工作时的输出功率为300W
D.
若在电动机正常工作时，转子突然卡住，则电动机的发热功率为60W
我要多选
作答：
答对了
答错了
一个正常工作的理想变压器的原副线圈中，下列哪个物理量不一定相等( )
A.
交流的频率
B.
电流的有效值
C.
电功率
D.
磁通量变化率
我要多选
作答：
答对了
答错了
如图所示为理想变压器．原线圈的匝数为1 000匝，两个副线圈n2＝50匝，n3＝100 匝，L1是“6 V 2 W”的小灯泡，L2是“12 V 4 W”的小灯泡，当n1接上交变电压时，L1、L2都正常发光，那么原线圈中的电流为( )
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab一侧线圈的匝数较少，工作时电流为Iab ， cd一侧线圈的匝数较多，工作时电流为Icd ， 为了使电流表能正常工作，则( )
A.
ab接MN、cd接PQ ， Iab<Icd
B.
ab接MN、cd接PQ ， Iab>Icd
C.
ab接PQ、cd接MN ， Iab<Icd
D.
ab接PQ、cd接MN ， Iab>Icd
我要多选
作答：
答对了
答错了
一理想变压器原、副线圈的匝数比为10∶1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头，下列说法正确的是( )
A.
副线圈输出电压的频率为50 Hz
B.
副线圈输出电压的有效值为31 V
C.
P向右移动时，原、副线圈的电流比减小
D.
P向右移动时，变压器的输出功率减小
我要多选
作答：
答对了
答错了
二、填空题
有些机床为了安全，照明电灯用的电压是36V，这个电压是把380V的交流电压经变压器降压后得到的。将变压器视为理想变压器，如图所示，如果原线圈是1140匝，则副线圈的匝数是________匝，变压器原、副线圈的电流之比为________。
我要多选
作答：
答对了
答错了
如图是街头变压器通过降压给用户供电的示意图。变压器的输入电压是市区电网的电压，负载变化时输入电压不会有大的波动。输出电压通过输电线输送给用户，两条输电线的总电阻用
表示，变阻器R代表用户用电器的总电阻，当用电器增加时，相当于R的值减小。如果变压器上的能量损失可以忽略，那么当用户的用电器增加时，图中的电压表读数________（选填“增大”、“减小”或“不变”），电流表读数________（选填“增大”、“减小”或“不变”）。
表示，变阻器R代表用户用电器的总电阻，当用电器增加时，相当于R的值减小。如果变压器上的能量损失可以忽略，那么当用户的用电器增加时，图中的电压表读数________（选填“增大”、“减小”或“不变”），电流表读数________（选填“增大”、“减小”或“不变”）。
我要多选
作答：
答对了
答错了
如图所示，一个变压器原副线圈的匝数比为3∶1，原线圈两端与平行导轨相接，今把原线圈的导轨置于垂直纸面向里、磁感应强度为B=2T的匀强磁场中，并在导轨上垂直放一根长为L=30cm的导线ab ， 当导线以速度v=5m/s做切割磁感线的匀速运动时（平动），副线圈cd两端的电压为________ V。
我要多选
作答：
答对了
答错了
如图：理想变压器原线圈与10V的交流电源相连，副线圈并联两个小灯泡a和b ， 小灯泡a的额定功率为0.3W，正常发光时电阻为30Ω，已知两灯泡均正常发光，流过原线圈的电流为0.09A，可计算出原、副线圈的匝数比为________，流过灯泡b的电流为________A．
我要多选
作答：
答对了
答错了
三、计算题
如图，理想变压器原线圈与一10 V的交流电源相连，副线圈并联两个小灯泡LA和LB ， 小灯泡LA的额定功率为0.3 W，正常发光时电阻为30
Ω，已知两灯泡均正常发光，流过原线圈的电流为0.09 A.
1、
原、副线圈的匝数比为多少？
2、
流过灯泡LB的电流为多少？
我要多选
作答：
答对了
答错了
如图所示为一理想变压器，原线圈的输入电压U1＝3 300 V，副线圈的输出电压U2＝220 V，绕过铁芯的导线所接的电压表的示数U0＝2 V，则：
1、
原、副线圈的匝数各是多少？
2、
当S断开时，A2的示数I2＝5 A，那么A1的示数是多少？
我要多选
作答：
答对了
答错了
如图所示，一个变压器(可视为理想变压器)的原线圈接在220 V的市电上，向额定电压为1.80×104 V的霓虹灯供电，使它正常发光，为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12 mA`时，熔丝就熔断．
1、
熔丝的熔断电流是多大？
2、
当副线圈电路中电流为10 mA时，变压器的输入功率是多大？
我要多选
作答：
答对了
答错了
