浙教版科学八年级下册第一章（6-7节）练习
一、单选题
家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备。家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形。如图所示，试验电路的连接符合要求的是( )
A.
B.
C.
D.
我要多选
作答：
答对了
答错了

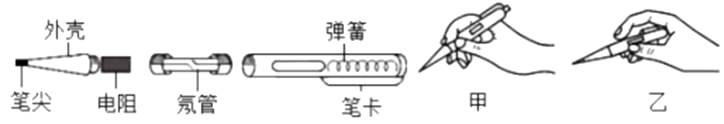

如图为试电笔的结构及使用方法。下列说法错误的是( )
A.
在两种使用试电笔的方法中，甲是错误的，乙是正确的
B.
笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
C.
若氖管发光，说明人体成为了电流的通路
D.
试电笔可以辨别火线和零线
我要多选
作答：
答对了
答错了
小明刚学完初中的电学知识，恰逢家中电灯不亮，他拿起试电笔测试家庭电路图中的a、b、c、d四点，只有测试b点时氖管不发光，请你帮他分析可能发生的故障是（ ）
A.
火线与零线短路
B.
a、d之间某处短路
C.
b、c之间某处断路
D.
电灯的灯丝断了
我要多选
作答：
答对了
答错了
如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是 ( )
A.
火线和零线短路
B.
电灯L短路
C.
电线AC段某处断路
D.
电线BD段某处断路
我要多选
作答：
答对了
答错了
如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，电灯也不发光。拔出电饭煲的插头，电热水壶仍不能工作。用测电笔分别测试插座的左、右孔，发现氖管均发光。若电路中只有一处故障，则( )
A.
电热水壶所在电路的b、c间短路
B.
插座的接地线断路
C.
电路的d点到进户零线间导线断路
D.
电路的a、b间导线断路
我要多选
作答：
答对了
答错了
如图所示，小明合上开关S，发现灯不亮，然后他用测电笔测试A、B、C、D各点，发现A、C、D三点氖管会发光。则发生的故障是( )
A.
BC之间断路
B.
灯L断路
C.
进户零线断路
D.
开关S短路
我要多选
作答：
答对了
答错了
如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0。当只闭合开关S、S1时，灯泡L0 和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光。由此可以确定（ ）
A.
L1灯头接线处断路
B.
L1灯头接线处短路
C.
L2灯头接线处断路
D.
L2灯头接线处短路
我要多选
作答：
答对了
答错了
如图所示，一个带金属外壳的用电器，有甲乙丙三个触点（可接通或断开）。使用过程中，当人站在地上，身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于( )
A.
触点甲：接通，触点乙：接通，触点丙：接通
B.
触点甲：断开，触点乙：接通，触点丙：断开
C.
触点甲：断开，触点乙：断开，触点丙：断开
D.
触点甲：接通，触点乙：断开，触点丙：断开
我要多选
作答：
答对了
答错了
下列说法中，会引起触电事故的是（ ）
A.
某同学做实验时，两只手分别接触了4节串联干电池的两极
B.
电工师傅站在干燥的木凳上，双手不小心碰到了火线和零线
C.
一小孩把手指插进了插座接零线的小孔中
D.
电工师傅站在干燥的木凳上，一只手不小心碰到了火线
我要多选
作答：
答对了
答错了
如图所示的科学现象涉及的科学知识正确的是( )
A.
三线插座的插孔下面右边的接地
B.
电风扇工作时主要将机械能转化为电能
C.
电路发生过载或短路时，断路器会自动切断电路
D.
测电笔按图示的方法使用可以辨别家庭电路中的火线与零线
我要多选
作答：
答对了
答错了

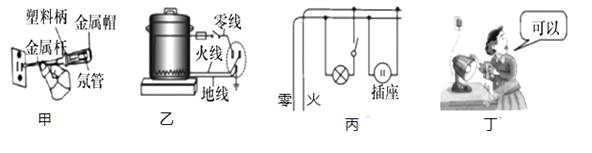

如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是( )
A.
甲图中测电笔的使用方法是错误的
B.
乙图中电路的接法是正确的
C.
丙图中有关家庭用电中电路的连接是错误的
D.
丁图中用湿手接触台灯的做法是正确的
我要多选
作答：
答对了
答错了
明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，但家中其他用电器仍正常工作( 电路如图所示)。将台灯插头从插座上拔下后，他用测电笔分别插入插座两孔中，结果发现测电笔的氖管都不发光。则故障原因( )
A.
可能是进户线的火线上出现了断路
B.
可能是进户线的零线出现了断路
C.
一定是a、b两点间的导线出现了断路
D.
一定是c、d两点间的导线出现了断路
我要多选
作答：
答对了
答错了
小明把台灯插头插在书桌边的插座上，闭合台灯开关后发现台灯不亮。为了找出故障原因，他把测电笔分别插入两个插孔进行检测，发现其中一孔能使测电笔氖管发光，另一孔不发光，而此时家里的其它电器都能正常工作，则故障原因可能是（ ）
A.
书桌边的插座与零线断开
B.
进户线零线断了
C.
进户线火线上的保险丝烧断
D.
书桌边的插座短路了
我要多选
作答：
答对了
答错了
小刚安装了如图所示的家庭电路，其中安装错误的是( )
A.
保险丝
B.
开关
C.
三孔插座
D.
二孔插座
我要多选
作答：
答对了
答错了
用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（ ）
A.
电路中的总电阻增大
B.
电路中的总电流减小
C.
白炽灯泡的实际功率减小
D.
白炽灯泡的额定功率减小
我要多选
作答：
答对了
答错了
如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍在正常发光。拔出电饭煲的插头，电热水壶仍不能工作。用测电笔分别测试插座的左、右孔，发现氖管均不发光。若电路中只有一处故障，则（ ）
A.
电热水壶所在电路的 b、c 间断路
B.
插座的接地线断路
C.
电路的 a、b 间导线断路
D.
电路的 c、d 间导线断路
我要多选
作答：
答对了
答错了
今年小科家造了新房，电工师傅安装完成家庭电路，部分线路如图。检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氛管均发光。造成这一现象的原因可能是( )
A.
插座发生短路
B.
进户的火线断路
C.
cd间断路
D.
ab间断路
我要多选
作答：
答对了
答错了
如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A.
灯泡L1所在支路正常
B.
灯泡L2所在支路断路
C.
灯泡L3所在支路短路
D.
装好保险丝，合上所有开关后，灯泡都能正常发光
我要多选
作答：
答对了
答错了
家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点（如上图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（ ）
A.
进户零线断路
B.
灯泡L断路
C.
开关S接触不良
D.
导线cd断路
我要多选
作答：
答对了
答错了
图示为小刚所连的两盏白炽灯和两个插座的电路图，通电后发现不能正常工作。下面几个措施中可能引起危险的是（ ）
A.
拆掉灯丙，两条导线连在一起
B.
拆掉插座甲，两条导线连一起
C.
拆掉开关S3，两条导线连在一起
D.
拆掉开关S2，两条导线连在一起
我要多选
作答：
答对了
答错了
如图是正常家庭电路的一部分。下列说法正确的是( )
A.
导线B与大地之间的电压为220V
B.
测电笔插入插座的左插孔，氛管将发光
C.
电饭煲接入三孔插座后电冰箱与电饭煲是串联
D.
断开开关S后，赤脚站在地上的人接触a处金属部分一定会触电
我要多选
作答：
答对了
答错了
家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的链接符合要求的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了

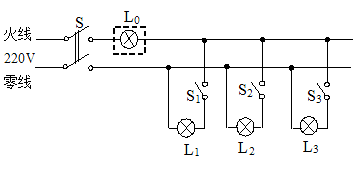

电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。由此可以判断( )
A.
L1所在的支路短路
B.
L2所在的支路断路
C.
L3所在的支路短路
D.
各支路均完好
我要多选
作答：
答对了
答错了
以下四种生活中的行为，其中不符合安全原则的是( )
A.
不用湿的手触碰插座的插孔B.
不能用湿抹布擦发光的灯泡C.
将冰箱的金属外壳接地 D.
雷雨天站在大树下避雨
我要多选
作答：
答对了
答错了
下图给出了小科设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关(都是单刀双掷开关)。要求拨动其中任一开关，都能改变电灯原来发光或熄灭的状态。在实际应用中最好的方案是( )
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是( )
A.
可能是这个插座的火线和零线原来就相接触形成了短路
B.
可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C.
可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D.
可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
我要多选
作答：
答对了
答错了
小林在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示。如果两插座均连入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是( )
A.
甲、乙、丙、丁都正常工作
B.
只有甲、乙、丁正常工作
C.
只有甲正常工作
D.
只有乙正常工作
我要多选
作答：
答对了
答错了
如图是某家庭电路的一部分，下列说法正确的是( )
A.
电冰箱接入三孔插座后，电灯与电冰箱是串联
B.
电冰箱接入三孔插座能使电冰箱金属外壳接地
C.
断开开关S时，站在地上的人接触A点或B点都不会触电
D.
若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
我要多选
作答：
答对了
答错了
如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍在正常发光。拔出电饭煲的插头，电热水壶仍不能工作。用测电笔分别测试插座的左、右孔，发现氖管均不发光。若电路中只有一处故障，则（ ）
A.
电热水壶所在电路的b、c间断路
B.
插座的接地线断路
C.
电路的c、d间导线断路
D.
电路的a、b间导线断路
我要多选
作答：
答对了
答错了
关于如图所示四幅图片，下列说法正确的是( )
A.
使用三孔插座是为了节能
B.
三脚插头内有一根导线与用电器的外壳相连
C.
熔丝（俗称保险丝）烧断时一定是发生了短路
D.
高压警示牌提醒我们安全电压为 220V
我要多选
作答：
答对了
答错了
二、填空题
电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况，完成下列两种情况的判断（选填“短路”、“断路”或“正常”）：
（1）L0正常发光，说明该支路 ________ ；
（2）L0发光呈暗红色，说明该支路 ________ 。
（1）L0正常发光，说明该支路 ________ ；
（2）L0发光呈暗红色，说明该支路 ________ 。
我要多选
作答：
答对了
答错了

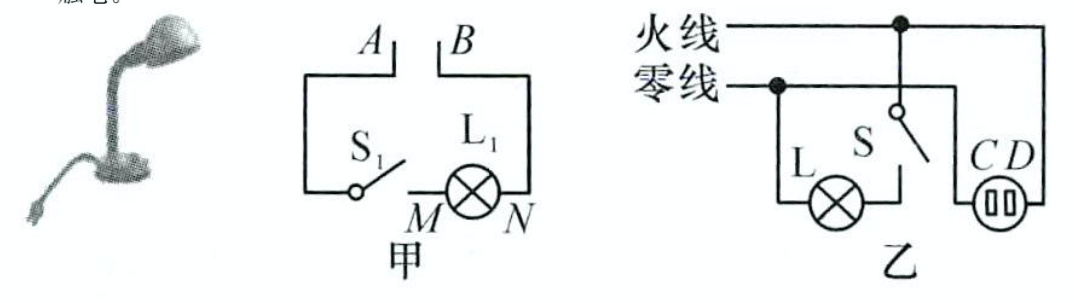

人们使用两脚插头台灯时，往往会随意插入两孔插座中。如图所示，小黄将台灯的两插头AB插入家庭电路两孔插座CD中，连接情况是A与C孔、B与D孔连接，闭合台灯开关S1 ， 发现台灯L1不亮，电路中开关及导线接触良好，用测电笔测M点，氖管不发光，再测N点，氖管发光，则可知台灯L1出现故障是________(选填“断路”或“短路”)现象。这种插入法，在断开开关情况下，接触台灯接点N时________ (选填“会”或“不会”)触电。
我要多选
作答：
答对了
答错了

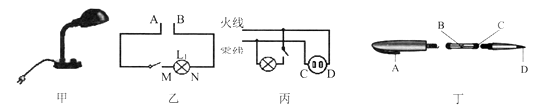

图甲是台灯的实物图，图乙是该台灯的电路图，AB表示台灯插头的两个插脚。
1、
小明将台灯插头插入插座后，闭合台灯开关，发现台灯L1不发光。电路中开关及导线接触良好，用测电笔检测M点，氖管发光，再测N点，氖管不发光，则可知台灯L1出现故障是________（选填“断路”或“短路”）现象。
2、
丁图是某种测电笔的结构图，使用时手指干万不能接触测电笔的________部位（填字母）。
我要多选
作答：
答对了
答错了
如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1 ， 灯L1亮；②断开S1 ， 闭合S2 ， 灯 L2不亮；③再用测电笔测 a、b、c、d 四个接线点，发现只有在 c 点氖管不发光。
1、
根据电路图，可以判断火线是________面一根(选填“上”或“下”）。
2、
若电路中只有一处故障，则是________。
我要多选
作答：
答对了
答错了
三、实验探究题
1、

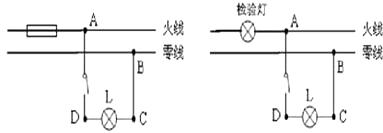

如图，小金发现开关闭合后，灯L不亮。小明手头没有测电笔，他利用所学的知识，将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯（如乙图），发现两盏灯均不亮，则该电路的故障是________。具体哪个位置出问题了呢？小明又找来测电笔，用测电笔测试 A、B、C、D 四处时，发现只有 B 处氖管不发光，其他三处氖管发光，则故障具体情况为________。
2、
检修正常后，闭合开关，电灯发光，此时拿测电笔测试 C 点，测电笔使用方法正确，该人体电阻约为 3600 欧，测电笔的氖管________（填“会”或“不会” ）发光；此时通过该人体的电流是________安。
3、
图甲中，小金想加装一个插座，他将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座，此时录音机________电流通过(填“有”或“没有”)，________正常工作(填“能”或“不能”)。
我要多选
作答：
答对了
答错了
根据安全用电要求，现代家庭中用空气断路器（俗称“空气开关”）来代替闸刀开关和保险丝。建楼房的电路中除了安装防止电流过大的断路器外，还必须安装漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
1、
空气断路器如图所示，若要在厨房电路安装一个断路器，则应将断路器安装在这一电路的________（填“火”或“零”）线上；
2、
一般固体受热时，在各个方向上的长度都会膨大，在冷却时都会缩小。物体在某一方向上长度的膨胀称为线膨胀。下表是科技小组的同学探究影响物体线膨胀因素的实验记录，请根据实验记录回答：
| 实验序号 | 材料 | 升高的温度（℃） | 原长（m） | 伸长量（mm） |
| 1 | 黄铜 | 10 | 1.00000 | 0.19 |
| 2 | 黄铜 | 10 | 2.00000 | 0.38 |
| 3 | 康铜 | 10 | 1.00000 | 0.15 |
| 4 | 康铜 | 30 | 1.00000 | 0.65 |
| 5 | 铝 | 10 | 2.00000 | 0.46 |
| 6 | 铝 | 30 | 1.00000 | 0.69 |
①从 3、4 两组实验记录可以看出物体的伸长量还与 ________有关；
②如图所示的电热设备中有一个由黄铜片与康铜片双金属合在一起的温控开关，温度升高时，双金属片向上弯曲，使电路断开。请你参考上面的实验记录确定双金属片与固定触点接触的一边所用的材料是________（填“黄铜”或者“康铜”）；
3、

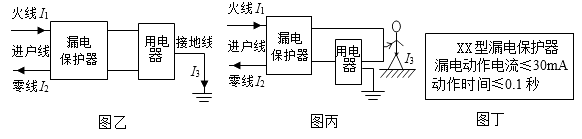

家用漏电保护断路器如图甲所示，它们是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中 I3 为零，进户线中流入的电流 I1 和流出的电流 I2 相等。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成 I1 和 I2 不相等，当 I1 和 I2 的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮， 需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换；
①漏电保护断路器实质上就是一个________（选填“电源”、“用电器”或“开关”）；
②如果电路中发生漏电，漏电电流为 I3 ， 则 I1、I2、I3 大小关系的表达式为________；
③站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为 3000Ω，人与地面、电线等的接触电阻为 2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器， 试通过计算说明该漏电保护断路器能否及时断开电路________。
我要多选
作答：
答对了
答错了

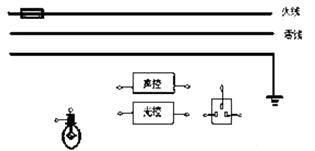

居民楼的楼道里，夜间楼道灯一直亮着会造成浪费，科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座。
我要多选
作答：
答对了
答错了
