浙教版科学八年级上学期4. 7 电路分析与应用（第1课时）
一、滑动变阻器移动时，电表及灯泡亮度变化
在如图所示的电路中，电源电压保持不变，当闭合开关S后，将滑动变阻器的滑片向左滑动时（ ）
A.
灯L1变亮，灯L2变暗
B.
灯L1变亮，灯L2不变
C.
灯L2变亮，灯L1变暗
D.
灯L1、L2都变亮
我要多选
作答：
答对了
答错了
如图所示，闭合开关S，调节滑片P，使灯泡正常发光，若灯泡灯丝烧断，则两电表示数的变化情况是（ ）
A.
电流表示数变小，电压表示数变大
B.
电流表示数变小，电压表示数变小
C.
电流表示数不变，电压表示数变小
D.
电流表、电压表示数均不变
我要多选
作答：
答对了
答错了
如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时。下列判断正确是（ ）
A.
电路的总电流不变
B.
电压表与电流表示数的比值不变
C.
电压表的示数变大
D.
电流表的示数变小
我要多选
作答：
答对了
答错了
如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作， 过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。则下列判断正确的是( )
A.
R0短路，电流表示数变大
B.
R1断路，电压表示数变大
C.
R1断路，电流表示数变大
D.
R0短路，电压表示数变大
我要多选
作答：
答对了
答错了
如图所示电路中，电阻R1＝300Ω，电源电压为6V，滑动变阻器R2的最大阻值为200Ω，则滑动变阻器的滑片P从A移到B时，电压表示数的变化为________。
我要多选
作答：
答对了
答错了
如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是（ ）
A.
电流表A示数与电流表A2示数的差不变
B.
电流表A1示数与电流表A2示数的和变大
C.
电压表V示数与电流表A示数的比值变小
D.
电压表V示数与电流表A2示数的乘积变大
我要多选
作答：
答对了
答错了
如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中( )
A.
电流表A示数变大
B.
电压表V2示数变小
C.
电压表V1示数与电压表V2示数的差值变大
D.
电压表V1示数与电流表A示数的比值变大
我要多选
作答：
答对了
答错了
二、实际生活应用中改装电表（传感器、压力表等），动态变化
如图所示为某地下停车场烟雾报警器的简化原理图，电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，电压表示数________(填“增大”“减小”或“不变”)；要使报警器在浓度更低的烟雾下报警，R0应选用________(填“更大”或“更小”)阻值的电阻。
我要多选
作答：
答对了
答错了

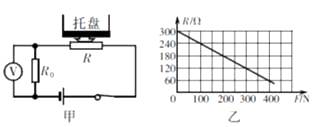

如图甲所示，是一电子秤的原理示意图，电源电压为6V，保护电阻R0=60Ω，电压表量程为0～3V，压力传感器R的阻值随所受压力变化的图像如图乙所示。托盘放在传感器上，电路就接通，电源电压恒定不变，不计电源内阻和托盘的质量，取g=10N/kg，下列说法正确的是（ ）
A.
托盘不装物品时，电压表的示数为0.5V
B.
当托盘上被测物品的质量增大时，则电压表示数减小
C.
该电子秤的刻度是均匀的
D.
当电压表的示数为1.5V时，托盘上被测物品的质量为20kg
我要多选
作答：
答对了
答错了
如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。下列说法正确的是（ ）
A.
油量变少，电流表示数不变
B.
油量越少，电流表示数越大 B.
C.
油量越多，电流表示数越小
D.
油量越多，电流表示数越大
我要多选
作答：
答对了
答错了
将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路.光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光照强度，观察电表示数的变化情况应该是（ ）
A.
A表和V表示数均变小
B.
A表示数变小，V表示数变大
C.
A表示数变大，V表示数变小
D.
A表和V表示数均变大
我要多选
作答：
答对了
答错了
如图所示是小明设计的电子秤的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（ ）
A.
电流表示数变大，电压表示数变小
B.
电流表示数变小，电压表示数变大
C.
电流表、电压表示数都变大
D.
电流表、电压表示数都变小
我要多选
作答：
答对了
答错了

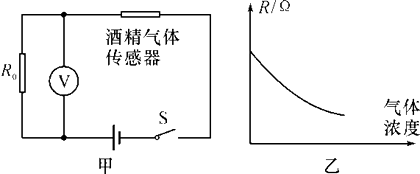

酒精测试仪可检测驾驶员是否酒后驾车，如图甲所示是它的原理图，酒精气体传感器的电阻跟酒精气体浓度的关系如图乙所示。如果测试到的酒精气体浓度越大，那么（ ）
A.
传感器的电阻越大
B.
电压表的示数越大
C.
通过传感器的电流越小
D.
传感器两端的电压越大
我要多选
作答：
答对了
答错了
小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
三、实际电路图或复杂电路题简化，转换原理图判断电路变化
如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（ ）
A.
滑片P向右移动，V1表示数变大，V2表示数不变
B.
滑片P向右移动，V1表示数变小，V2表示数变大
C.
滑片P向左移动，V1表示数变小，V2表示数变大
D.
滑片P向左移动，V1表示数变大，V2表示数不变
我要多选
作答：
答对了
答错了
如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（ ）
A.
电压表V2示数与电流表A示数比值变大
B.
电压表V1示数与电流表A示数比值变小
C.
电流表A示数变大，电压表V1示数变大
D.
电流表A示数变大，电压表V2示数变大
我要多选
作答：
答对了
答错了
某同学在只有电流表或电压表的情况下想测量未知电阻Rx的阻值，其中电源电压未知，定值电阻R0和滑动变阻器R′的最大阻值均已知。如图所示电路中，可以测出Rx阻值的是( )
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
如图所示电路中，当滑动变阻器的滑片在滑动过程中，电压表V1、V2示数的变化量的大小分别为△U1和△U2 ， 那么( )
A.
△U1<△U2
B.
△U1>△U2
C.
△U1＝△U2
D.
因为无具体数据，所以无法比较
我要多选
作答：
答对了
答错了
