鲁科版（2019）物理必修 第三册第4章 闭合电路欧姆定律与科学用电第3节 科学测量:用多用电表测量电学量同步测验
一、选择题
下述关于用多用电表欧姆挡测电阻的说法中正确的是( )
A.
测量电阻时，如果指针偏转过大，应将选择开关K拨至倍率较小的挡位，重新调零后测量
B.
测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
C.
测量电路中的某个电阻时，应该把该电阻与电路断开
D.
测量阻值不同的电阻时，都必须重新调零
我要多选
作答：
答对了
答错了
用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则操作不符合要求的是( )
A.
测U时电流从红表笔流入多用电表，测R时电流从红表笔流出多用电表
B.
测U、测R电流均从红表笔流入多用电表
C.
测U、测R电流均从红表笔流出多用电表
D.
测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表
我要多选
作答：
答对了
答错了
在用电压表和电流表测电阻的实验中，由于电表内阻对测量的影响，使得测量的结果会出现误差。若采用右图所示的电路进行测量，则测量值RX与实际值R0比较（ ）
A.
RX＜R0
B.
Rx＞R0
C.
RX＝R0
D.
因不知两表的内阻具体大小，故无法比较RX与R0的大小关系
我要多选
作答：
答对了
答错了
下列关于多用电表电阻挡的说法中，错误的是( )
A.
表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密
B.
红表笔是与表内的电源的正极相连的
C.
测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻
D.
为了减小误差，应尽量使指针指在中间刻度附近
我要多选
作答：
答对了
答错了
用多用电表欧姆挡测电阻，有许多注意事项，下列说法中正确的是( )
A.
测量 前必须调零，而且每测量一次电阻都要重新调零
B.
每次换挡后必须电阻调零
C.
待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量
D.
两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起
我要多选
作答：
答对了
答错了
实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似．现将多用电表选择开关拨到“×100”挡，分别测它们的正、负电阻加以鉴别：测甲元件时，R正＝R负＝0.5 kΩ；测乙元件时，R正＝0.5 kΩ，R反＝100 kΩ；测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增大，最后停在100 kΩ上．则甲、乙、丙三个元件分别是( )
A.
电容器、电阻、二极管
B.
电阻、电容器、二极管
C.
电阻、二极管、电容器
D.
二极管、电阻、电容器
我要多选
作答：
答对了
答错了
用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的“＋”插孔，则( )
A.
测电压时电流从红表笔流入多用电表；测电阻时电流从红表笔流出多用电表
B.
测电压、测电阻时电流均从红表笔流入多用电表
C.
测电压、测电阻时电流均从红表笔流出多用电表
D.
测电压时电流从红表笔流出多用电表，测电阻时电流从红表笔流入多用电表
我要多选
作答：
答对了
答错了
图中E为电源，R1、R2为电阻，S为电键。现用多用电表测量流过电阻R2的电流。 将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（ ）
A.
保持S闭合，将红表笔接在a处，黑表笔接在b处
B.
保持S闭合，将红表笔接在b处，黑表笔接在a处
C.
将S断开，红表笔接在a处，黑表笔接在b处
D.
将S断开，红表笔接在b处，黑表笔接在a处
我要多选
作答：
答对了
答错了
在使用多用电表测电阻时，一同学选用“×10 Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是( )
A.
换用“×1 Ω”挡，直接测量
B.
换用“×100 Ω”挡，直接测量
C.
换用“×1 Ω”挡，重新调整欧姆零点后测量
D.
换用“×100 Ω”挡，重新调整欧姆零点后测量
我要多选
作答：
答对了
答错了
用多用电表的欧姆挡测电阻。机械调零、欧姆调零后，用“
”挡测量一个电阻的阻值，发现表针偏转角度极小，下列正确的判断和做法是（ ）。
”挡测量一个电阻的阻值，发现表针偏转角度极小，下列正确的判断和做法是（ ）。A.
被测电阻值很大
B.
被测电阻值很小
C.
为了把电阻值测得更准一些，应换用“
”挡，重新欧姆调零后再测量
”挡，重新欧姆调零后再测量D.
为了把电阻值测得更准一些，应换用“
”挡，重新欧姆调零后再测量
”挡，重新欧姆调零后再测量
我要多选
作答：
答对了
答错了
如图为多用表欧姆档的原理图，其中电流表的满偏电流为300μA，内rg=100Ω，调零电阻的最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V．用它测量电阻Rx ， 能准确测量的范围是（ ）
A.
30kΩ～80kΩ
B.
3kΩ～8kΩ
C.
300Ω～800Ω
D.
30Ω～80Ω
我要多选
作答：
答对了
答错了
如图所示是一欧姆表(多用电表欧姆挡)的结构示意图，虚线框内有欧姆表的内部电路，红、黑表笔分别插入正、负插孔，虚线框内的欧姆表的内部电路图正确的是( )
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
某同学用多用电表按如图所示电路进行了正确的测量。闭合开关S后，多用电表直接测出的是（ ）
A.
灯泡L的电功率
B.
灯泡L的电阻
C.
通过灯泡L的电流
D.
灯泡L两端的电压
我要多选
作答：
答对了
答错了
二、填空题

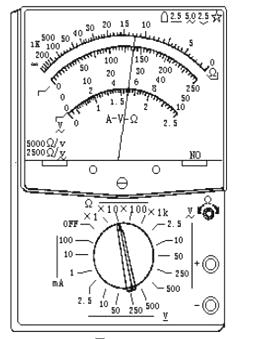

图为多用电表的示意图，其中S、K、Ｔ为三个可调节的部件，现用此电表测量一阻值约为1000～2000Ω的定值电阻，测量的某些操作步骤如下：
a调节可调节部件________，使电表指针停在最左端“0”刻度位置；
b调节可调节部件K ， 使它在尖端指向________挡（选填“×1”、“×10”、“×100”、“×1K”）；
c将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调节部件________，使电表指针指向最________端“0”刻度位置（选填“左”或“右”）；
我要多选
作答：
答对了
答错了

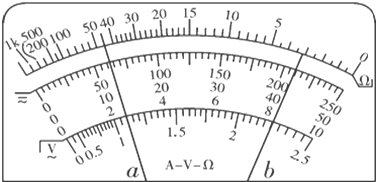

结合下列图像根据要求将相应读数填入表中：
指针位置 | 选择开关所处挡位 | 相应读数 |
a | 直流电流50mA | ________mA |
a | 直流电压250V | ________V |
b | 直流电流10mA | ________mA |
b | 电阻×100 | ________Ω |
我要多选
作答：
答对了
答错了

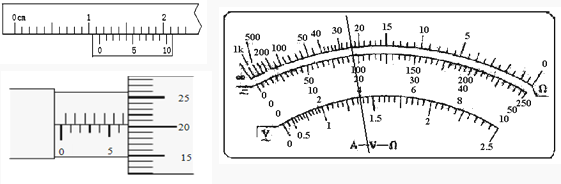

读出下列测量仪器的数据：
a10分度游标卡尺________cm
b螺旋测微器 ________mm
c多用电表电阻档（10倍率）________Ω
我要多选
作答：
答对了
答错了
如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5mA、内阻10Ω；电池电动势1.5V、内阻1Ω；变阻器
阻值0~5000Ω。
阻值0~5000Ω。
则该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V、内阻增大到4Ω时仍可调零。调零后 阻值将变________（选填“大”或“小”）。
我要多选
作答：
答对了
答错了

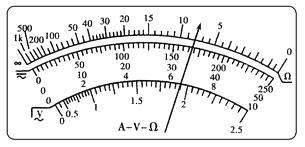

若他用多用电表测其电阻，已经调零且选择开关指向欧姆挡“×10”挡位，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“________”(选填“×100”或“×1”)挡位；调零后测量，其表盘及指针所指位置如图乙所示，则此段电阻丝的电阻为________Ω.
我要多选
作答：
答对了
答错了

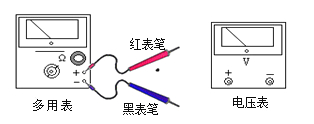

某学生实验小组利用图甲所示电路，测量多用电表内电池的电动势和电阻“×1 k”挡内部电路的总电阻．使用的器材有：
多用电表；
电压表：量程5 V，内阻十几千欧；
滑动变阻器：最大阻值5 kΩ；
导线若干．
回答下列问题：
a将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔________，调零点．
b将图甲中多用电表的红表笔和________ (填“1”或“2”)端相连，黑表笔连接另一端．

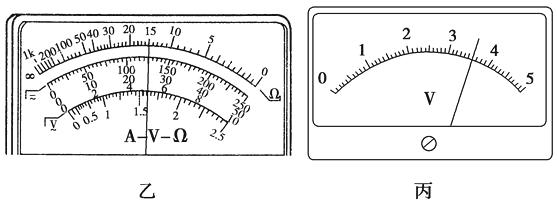

c将滑动变阻器的滑片调到适当位置，使多用电表的示数如图乙所示，这时电压表的示数如图丙所示，多用电表和电压表的读数分别为________kΩ和________V.
d调节滑动变阻器的滑片，使其接入电路的阻值为零，此时多用电表和电压表的读数分别为12.0 kΩ和4.00 V．从测量数据可知，电压表的内阻为________kΩ.
e多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如下图所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为
________V，电阻“×1 k”挡内部电路的总电阻为________ kΩ.
我要多选
作答：
答对了
答错了
如下图所示为一黑箱装置，盒内有由两节干电池和几个电阻等元件组成的电路，a、b为黑箱的两个输出端，a端连接盒内电池的正极．
为了探测黑箱，某同学准备进行以下几步测量：
①用多用电表的电阻挡测量a、b间的电阻．
②用多用电表的直流电压挡测量a、b间的输出电压．
③用多用电表的直流电流挡测量a、b间的输出电流．
你认为以上测量中不妥的有________(填序号)，理由是________.
我要多选
作答：
答对了
答错了
三、实验题
某同学为了测出电压表的量程，电压表内阻约30KΩ ，现有下列器材可供选用，要求测量多组数据，并有尽可能高的精确度．
标准电压表 V1 ：量程3
，内阻3 KΩ
电流表 A ：量程0~3A，内阻未知
滑动变阻器：总阻值1 KΩ
稳压电源E：30V，内阻不能忽略
电键、导线若干
1、
在下面边方框中画出实验电路图：
2、
选用记录数据中任一组，写出计算量程的表达式Ug=_________．
式中各字母的意义是：_________．
我要多选
作答：
答对了
答错了
某同学要测量一电池的电动势和内阻，实验器材有一个电阻箱、一个开关、导线若干和一个自行设计的多用电表。该多用电表的内部结构原理如图所示，其电流表的量程分别为100mA和1A。
1、
该同学先将选择开关S接“5”，用这个多用电表粗测电池的电动势，则他应该用B表笔连接电池的
_________极（填“正”或“负”）。
2、

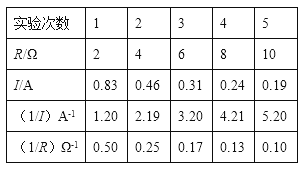

接下来该同学使用多用电表的电流档(内阻不计)，采用如图所示的电路进行实验，并得到了表格中数据：
根据表格中数据可知，该同学实验时，多用电表的档位选择开关应接_________（填“1”或“2”）
3、
根据表中提供的实验数据，若利用图象确定电池的电动势和内阻，则应作 图象。( )
A.
B.
C.
D.
4、
根据这些实验数据，在坐标纸上做出适当的图线，由做出的图线可知，该电池的电动势是
_________V，内电阻为_________Ω。
我要多选
作答：
答对了
答错了
某同学测量一只未知阻值的电阻．
1、

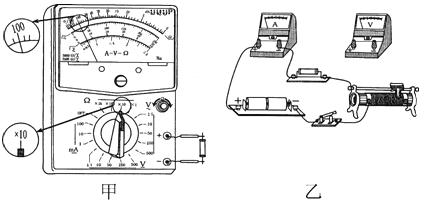

他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图（甲）所示．请你读出其阻值大小为_________KΩ．
2、
若该同学再用“伏安法”测量该电阻，所用器材如图（乙）所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω．图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．
3、
该同学按照“伏安法”测量电阻的要求连接好图乙电路后，测得的电阻值将_________（填“大于”、“小于”或“等于”）被测电阻的实际阻值．
4、
为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？
我要多选
作答：
答对了
答错了
有一内阻未知（约25KΩ~35KΩ）、量程未知（约25V~ 35V），共有30个均匀小格的直流电压表 V ．
某同学在研究性学习过程中想通过上述电压表测量一个多用表中欧姆档的内部电源的电动势，他们从多用表刻度盘上读出电阻刻度中间值为30。
1、
请你将他们的实验电路连接起来．他们在实验过程中，欧姆档的选择开关拨至倍率
“×_________ ” ．
2、
在实验中，同学读出电压表的读数为U，欧姆表指针所指的刻度为n，并且在实验过程中，一切操作都是正确的，请你导出欧姆表电池的电动势表达式_________．
我要多选
作答：
答对了
答错了
