人教版（2019）物理必修 第三册第十一章 电路及其应用4 串联电路和并联电路同步测验
一、单选题
如图3所示，当ab端接入100V电压时，cd两端为20V；当cd两端接入100V时，ab两端电压为50V，则R1：R2：R3之比是（ ）
A.
4：2：1
B.
2：1：1
C.
3：2：1
D.
以上都不对
我要多选
作答：
答对了
答错了
如图所示为某收音机内一部分电路元件的支流等效电路图，各个等效电阻的阻值都是2 Ω，AC间接一只内阻忽略不计的电流表，如图所示接在电路中，若B、C两点间加有6 V的恒定电压，则电流表的示数是 （ ）
A.
3 A
B.
2 A
C.
1 A
D.
0
我要多选
作答：
答对了
答错了
（多选）一学生去实验室取定值电阻两只，R1=10 Ω，R2=30 Ω，电压表一个，练习使用电压表测电压。电路连接如图，电源输出电压U=12.0 V不变。该学生先用电压表与R1并联，电压表示数为U1 ， 再用电压表与R2并联，电压表示数为U2 ， 则下列说法正确的是( )
A.
U2一定小于9.0 V
B.
U1一定大于3.0 V
C.
U1与U2之和小于12 V
D.
U1与U2之比一定等于1:3
我要多选
作答：
答对了
答错了
如图所示，两个定值电阻R1、R2串联后接在电压U稳定于16V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为10V．如果他把电压表改接在R2两端，则电压表的示数将（ ）
A.
小于6V
B.
等于6V
C.
大于6V小于10V
D.
等于或大于10V
我要多选
作答：
答对了
答错了
把电流表改装成电压表时，下列说法正确的是( )
A.
改装的原理是并联电阻有分流作用
B.
改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了
C.
改装后原电流表自身的电阻也增大了
D.
改装后使用时，加在原电流表两端的电压的最大值不变
我要多选
作答：
答对了
答错了
如图所示，三个电阻R1、R2、R3 ， 按如图所示连接，已知R1>R2>R3 ， 则哪两点间的电阻最小( )
A.
A与B两点间
B.
A与C两点间
C.
B与C两点间
D.
无法判断
我要多选
作答：
答对了
答错了
一个电流表，刻度盘的每1小格代表1 μA，内阻为Rg ， 如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则（ ）
A.
给它串联一个电阻，阻值为nRg
B.
给它串联一个电阻，阻值为（n－1）Rg
C.
给它并联一个电阻，阻值为
D.
给它并联一个电阻，阻值为
我要多选
作答：
答对了
答错了
如图所示的稳恒电路中，R1=2 Ω，R2=4 Ω，R3=11 Ω，那么通过电阻R1、R2、R3的电流强度之比I1: I2: I3 为( )
A.
1:2:3
B.
3:2:1
C.
2:1:3
D.
3:1:2
我要多选
作答：
答对了
答错了
如图所示电路，电压保持不变，当开关S断开时，电流表A的示数为0.6 A，当开关S闭合时，电流表的示数为0.9 A，则两电阻阻值之比R1:R2为( )
A.
1:2
B.
2:1
C.
2:3
D.
3:2
我要多选
作答：
答对了
答错了
如图所示电路，已知R1=3kΩ，R2=2kΩ，R3=1kΩ，I=10mA，I1=6mA，则a、b两点电势高低和通过R2中电流正确的是（ ）
A.
a比b高，7 mA
B.
a比b高，2 mA
C.
a比b低，7 mA
D.
a比b低，2 mA
我要多选
作答：
答对了
答错了
两只电压表V1和V2是由完全相同的两个电流计改装成的，V1表的量程是5 V，V2表的量程是15 V，把它们串联起来接入电路中，则( )
A.
它们的示数相等，指针偏转角度也相等
B.
它们的示数之比为1:3，指针偏转角度相等
C.
它们的示数相等，指针偏转角度之比为1:3
D.
它们的示数之比、指针偏转角度之比均为1:3
我要多选
作答：
答对了
答错了
有三个阻值都是6kΩ的电阻，把它们连成如图所示的混连电路，则连好的总电阻是（ ）
A.
6 kΩ
B.
9kΩ
C.
12 kΩ
D.
18 kΩ
我要多选
作答：
答对了
答错了
四个相同的灯泡按如图所示连接，关于四个灯泡的亮度，下列结论中正确的是（ ）
A.
A灯、B灯一样亮，C灯次之，D灯最暗
B.
A灯最亮、C灯次之，B与D灯最暗且亮度相同
C.
A灯最亮、B与C灯一样亮，D灯最暗
D.
A与B灯一样亮，C与D灯一样亮，但比A与B灯暗些
我要多选
作答：
答对了
答错了
有三个电阻，R1=2Ω，R2=3Ω，R3=4Ω，现把它们并联起来接入电路，则通过它们的电流之比为I1：I2：I3是（ ）
A.
6：4：3
B.
3：4：6
C.
2：3：4
D.
4：3：2
我要多选
作答：
答对了
答错了
三个电阻的阻值之比为R1:R2:R3=1:2:5，并联后接入电路，则通过三个支路电流的比值为( )
A.
1:2:5
B.
5:2:1
C.
10:5:2
D.
2:5:10
我要多选
作答：
答对了
答错了
用电流表和电压表测量电阻Rx的阻值.如图所示，分别将图甲和图乙两种测量电路连接到电路中，按照甲图时，电流表示数4.60 mA，电压表示数2.50 V；按照乙图时，电流表示数为5.00 mA，电压表示数为2.30 V，比较这两次结果，正确的是（ ）
A.
电阻的真实值更接近543 Ω，且大于543 Ω
B.
电阻的真实值更接近543 Ω，且小于543 Ω
C.
电阻的真实值更接近460 Ω，且大于460 Ω
D.
电阻的真实值更接近460 Ω，且小于460 Ω
我要多选
作答：
答对了
答错了

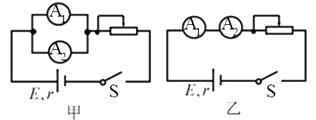

（多选）用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A1、A2 ， 若把A1、A2分别采用并联或串联的方式接入电路，如图所示，则闭合开关后，下列有关电表的示数和电表指针偏转角度的说法正确的是( )
A.
图甲中的A1、A2的示数相同
B.
图甲中的A1、A2的指针偏角相同
C.
图乙中的A1、A2的示数相同
D.
图乙中的A1、A2的指针偏角相同
我要多选
作答：
答对了
答错了
如图所示电路中（电源内阻不计），当S断开时，理想电压表的示数为6 V，当S闭合后，a、b两点间的电压可能是( )
A.
11 V
B.
10 V
C.
9 V
D.
8 V
我要多选
作答：
答对了
答错了
二、多项选择题
（多选）两电阻R1、R2的电流I和电压U的关系如图所示，以下正确的是( )
A.
R1>R2
B.
R1和R2串联后的总电阻的I–U图线应在区域Ⅲ
C.
R1=R2
D.
R1和R2并联后的总电阻的I–U图线应在区域Ⅰ
我要多选
作答：
答对了
答错了
（多选）如图所示的是分压器电路，A、B为分压器的输出端，若把滑动变阻器的滑片P置于变阻器中央，下列判断正确的是( )
A.
空载时输出电压
B.
当接上负载R时，输出电压
C.
负载R越大，UAB越接近
D.
负载R越小，UAB越接近
我要多选
作答：
答对了
答错了
两个电压表V1和V2是由完全相同的电流表改装成的，V1的量程是5 V，V2的量程是15 V。为了测量15～20 V的电压，现将两电压表串联使用，这种情况下（ ）
A.
两个电压表的读数相等
B.
两个电压表的指针偏转角度相等
C.
两个电压表的读数之比等于两电压表的内阻之比
D.
两个电压表指针偏转角度之比等于两电压表内阻之比
我要多选
作答：
答对了
答错了
两电阻R1、R2的电流I和电压U的关系如图所示，以下正确的是（ ）
A.
R1＞R2
B.
R1和R2串联后的总电阻的I-U图线应在区域Ⅲ
C.
R1＝R2
D.
R1和R2并联后的总电阻的I-U图线应在区域Ⅰ
我要多选
作答：
答对了
答错了
三、填空题
如图所示，有一个表头G，满偏电流Ig＝500 mA，内阻Rg＝200 Ω，用它改装成有1 A和10 A两种量程的电流表，则R1=________Ω，R2=________Ω。
我要多选
作答：
答对了
答错了
一量程为100 μA的电流表，内阻为100 Ω，表盘刻度均匀，现串联一个9 900 Ω的电阻将它改装成电压表，则该电压表的量程是________V。用它来测量电压时，表盘指针位置如图所示，此时电压表的读数大小为________V。
我要多选
作答：
答对了
答错了
四、计算题
把3 kΩ的R1与4 kΩ的R2串联起来接到电压U恒为40 V电路中。现在用一个电压表接到R2的两端，测得R2两端电压的示数为20 V。若把这个电压表接到电阻R1的两端其示数为多少？此时电路中的总电流是多少？
我要多选
作答：
答对了
答错了
如图所示，R1＝2 Ω，R2＝3 Ω，滑动变阻器最大值R3＝5 Ω，则当滑动触头从a滑到b的过程中，电流表示数的最小值为多少？
我要多选
作答：
答对了
答错了
