为了使测量尽可能地准确,需要使小灯泡两端电压从0逐渐增大到3.8V且能方便地进行调节,因此电流表应选 。(填字母)
人教版（2019）物理必修 第三册第十一章 电路及其应用3 实验：导体电阻率的测量同步测试
一、
在“描绘小灯泡的伏安特性曲线”的实验中,可供选择的器材有:
A.小灯泡:规格为“3.8V 0.3A"
B.电流表:量程0~0.6A.内阻约为0.5
C.电流表:量程0~3A,内阻约为01
D.电压表:量程0~5V,内阻约为5k
E.滑动变阻器:阻值范围0~10
,额定电流2A
F.直流电源电压6V(在实物图中用蓄电池的符号代替)
G.开关一只,导线若干
1、
2、
根据你选用的实验电路,将如图所示的器材连成实物电路。
我要多选
作答：
答对了
答错了

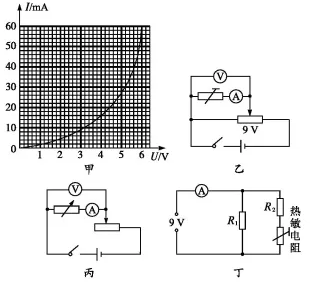

如图甲所示为某一热敏电阻(电阻值随温度的改变而改变，且对温度很敏感)的I-U关系曲线图。
1、
为了通过测量得到如图甲所示I-U关系的完整曲线,在图乙和图丙两个电路中应选择的是图 ,简要说明理由: 。(电源电压为9V,滑动变阻器的阻值为0~100)
2、
在如图丁所示的电路中,电源电压恒为9V,电流表读数为70mA.,定值电阻R1=250。由热敏电阻的I-U关系曲线可知热敏电阻两端的电压为 V;电阻R2的阻值为
。
我要多选
作答：
答对了
答错了
（多选）在“测定金属的电阻率”的实验中,以下操作中正确的是( )
A.
用刻度尺测量金属丝的全长，且测量三次算出其平均值然后再将金属丝接入电路中
B.
用螺旋测微器在金属丝三个不同部位各测量一次直径算出其平均值
C.
用伏安法测电阻时采用电流表内接法，多次测量后算出平均值
D.
实验中应保持金属丝的温度不变
我要多选
作答：
答对了
答错了
如图为“描绘小灯泡伏安特性曲线”实验的实物电路.已知小灯泡的额定电压为25V。
1、
完成下列实验步骤:
①闭合开关前,调节滑动变阻器的滑片， ;
②闭合开关后，逐渐移动滑动变阻器的滑片， 。
③断开开关....根据实验数据作出小灯泡灯丝的伏安特性曲线。
2、
在虚线框中画出与实物电路相应的电路图。
我要多选
作答：
答对了
答错了
如图所示为用伏安法测定一个定值电阻的阻值的实验所需的器材实物图器材规格如下:
A待测电阻R(约100
)
B.直流毫安表(量程0~20mA,内阻50
)
C.直流电压表(量程0~3V,内阻5k
)
D.直流电源电压为6V(在实物图中用蓄电池的符号代替)
E.滑动变阻器(阻值范围0~15
,允许最大电流1A)
F.开关1个导线若干
根据器材规格及实验要求,在本题的实物图上连线。
我要多选
作答：
答对了
答错了
在“金属电阻率的测量”的实验中提供的电源是一节内阻可不计的干电池，待测金属丝的直径小于1mm,长度约为80cm阻值约为3,使用的电压表有0~3V(内阻约为3k
)和0~15V(内阻约为15k
)两个量程,电流表有0~0.6A(内阻约为0.1
)和0~3A(内阻约为0.02
)两个量程,供限流用的滑动变阻器有A0~10
;B.0~100
;C.0~1500
三种，可供选择的实验电路有如图所示的甲、乙两种。用螺旋测微器测金属丝的直径如图丙所示,则：
1、
螺旋测微器的示数是 mm。
2、
为减小测量电阻的误差,应选用 图所示的电路。
3、
为了便于调节，应选用编号为 的滑动变阻器。
4、
电压表的量程应选用 V。
5、
电流表的量程应选用 A。
我要多选
作答：
答对了
答错了
在“描绘小灯泡的伏安特性曲线”的实验中,使用的小灯泡的规格为“6V 3W”,其他供选择的器材有：
A电压表V1(量程0~6V.内阻20k)
B.电压表V2(量程0~20V,内阻601k
)
C.电流表A1(量程0~3A,内阻0.2
)
D.电流表A2(量程0~0.6A,内阻1
)
E.滑动变阻器R1(0~1000
,05A)
F.滑动变阻器R2(0~20
,2A)
G.直流电源E,电压6~8V
H.开关S及导线若干
实验中要求电压表示数在0~6V范围内变化,读取并记录下12组左右不同的电压值U和对应的电流值I，以便绘出伏安特性曲线。在上述器材中,电压表应选用 ，电流表应选用 ，滑动变阻器应选用 ，并在方框中画出实验原理图。
我要多选
作答：
答对了
答错了
用伏安法测金属电阻Rx(约为5)的值，已知电流表内阻为1
,量程为0.6A电压表内阻为几千欧，量程为3V,电源电动势为9V,滑动变阻器的阻值为0~6
额定电流为5A,试画出测量Rx的原理图。
我要多选
作答：
答对了
答错了
