粤沪版物理九年级上册第13章第6节探究串、并联电路中的电压同步练习
一、选择题
如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是（ ）
A.
电源电压为9V
B.
灯L1两端的电压为4V
C.
灯L2两端的电压为4V
D.
灯L1和灯L2的总电压为9V
我要多选
作答：
答对了
答错了
如下图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab =2V，Ubc =2V，Uac =4V，在表格中记录数据后，下一步应该做的是（ ）
A.
整理器材，结束实验
B.
换用不同规格的小灯泡，再测出几组电压值
C.
分析数据，得出结论
D.
换用电压表的另一量程，再测出一组电压值
我要多选
作答：
答对了
答错了
小王家的卫生间有一只换气扇和一盏照明灯，它们的电路连接如图所示。由图可知（ ）
A.
换气扇和照明灯必须同时工作
B.
换气扇和照明灯不能同时工作
C.
它们工作时两端的电压一定相等
D.
它们工作时通过的电流一定相等
我要多选
作答：
答对了
答错了
在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2 的示数应为（ ）
A.
1.5V
B.
3.8V
C.
2.3V
D.
6.1V
我要多选
作答：
答对了
答错了
如图所示，电源电压是6V且保持不变，开关S闭合后，电压表的示数为2V，则（ ）
A.
L1两端的电压是2V
B.
L2两端的电压是4V
C.
L1两端的电压是4V
D.
L2两端的电压是6V
我要多选
作答：
答对了
答错了
下图中电源电压保持不变，当S1 ， S2都闭合时，电压表示数
为
4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1 ， S2都断开时，L1和L2两端的电压分别为（ ）
为 4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1 ， S2都断开时，L1和L2两端的电压分别为（ ）
A.
3V和4.5V
B.
1.5V和4.5V
C.
3V和1.5V
D.
1.5V和3V
我要多选
作答：
答对了
答错了
关于并联电路，下列说法正确的是（ ）
A.
并联电路的等效电阻大于每一个并联的电阻
B.
并联电路中，干路电流等于每个支路的电流
C.
并联电路中，干路两端的电压等于每个支路两端的电压
D.
并联电路的支路越多，等效电阻越大
我要多选
作答：
答对了
答错了
如图所示的电路中，已知电源电压为6V，L1和L2都正常发光，对于V1、V2、V3三只电压表的示数，下列各组数据中正确的一组是（ ）
A.
6V；6V；6V
B.
2V；4V；6V
C.
6V；4V；2V
D.
0V；6V；4V
我要多选
作答：
答对了
答错了
在探究电路的电压规律实验时用了图中的某个电路，已知R1>R2 ， 电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L
1和L2两端的电压分别为（ ）
1和L2两端的电压分别为（ ）
A.
4 .8 V,1.2 V
B.
6 V,1.2 V
C.
1.2 V,6 V
D.
1.2 V,4.8 V
我要多选
作答：
答对了
答错了
在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（ ）
A.
1.5V
B.
3.8V
C.
2.3V
D.
6.1V
我要多选
作答：
答对了
答错了
有若干个在各自正常的电压下都能正常发光的灯泡，把它们并联在同一电路中，它们相等的物理量是 ( )
A.
亮度
B.
电流
C.
电压
D.
电功率
我要多选
作答：
答对了
答错了
用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是（ ）
A.
一定是串联
B.
一定是并联
C.
串联、并联都有可能
D.
无法判断
我要多选
作答：
答对了
答错了
如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（ ）
A.
4.5V
B.
5.5V
C.
3V
D.
2V
我要多选
作答：
答对了
答错了
如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（ ）
A.
3V
B.
6V
C.
4.5V
D.
9V
我要多选
作答：
答对了
答错了
二、非选择题

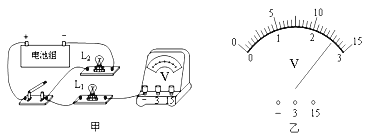

在探究“串联电路电压的规律”实验中：
1、
要用电压表测灯L2两端的电压．连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
2、
改正电路后，闭合开关．如图乙所示，电压表的示数为V，若电源电压为3V，则灯L1两端的电压是V．
我要多选
作答：
答对了
答错了

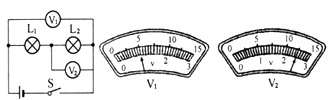

如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，电压表V1的量程是________,电压表V2的量程是________，小灯泡L1上的电压U1=________V.
我要多选
作答：
答对了
答错了

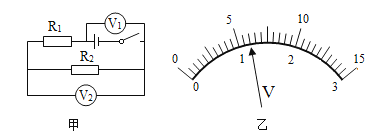

如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端的到电压分别为 ________V和 ________V．
我要多选
作答：
答对了
答错了

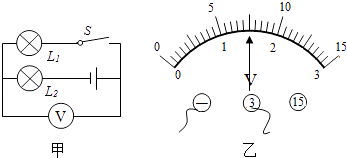

为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干。
1、
请用笔画线代替导线，把电路连接 完整，要求电压表测量灯L1两端的电压。
2、
电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为V。根据这组数据，该小组得出并联电路中电压的规律．你认为实验的疏漏之处是。
我要多选
作答：
答对了
答错了
如图所示，开关闭合后，电压表V1的示数为3.2V，电压表的V2示数为6V，灯L2两端的电压为________V。
我要多选
作答：
答对了
答错了
如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为________ V，L2两端的电压为________ V．
我要多选
作答：
答对了
答错了
如图所示，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端的电压为________V；通过灯L1和灯L2的电流是________（选填“L1”、“L2”或“一样”）大．
我要多选
作答：
答对了
答错了
