2024-2025学年人教版物理九年级全册 20.3 电磁铁 电磁继电器 同步练习（1）
一、单选题
如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动．当铁块从电磁铁的左下方运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是（ ）
A.
电磁铁的磁性逐渐增强
B.
电磁铁的磁性逐渐减弱
C.
铁块对地面的压强逐渐减小
D.
铁块对地面的压强逐渐增大
我要多选
作答：
答对了
答错了
法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图，实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明( )
A.
电磁铁的左端为N极
B.
流过灯泡的电流增大
C.
巨磁电阻的阻值随磁场的减弱而明显减小
D.
巨磁电阻的阻值与磁场的强弱没有关系
我要多选
作答：
答对了
答错了
下列关于电磁铁和磁感线的说法中,正确的是( )
A.
电磁铁能永久性地保持磁性
B.
电磁铁的磁性有无和磁性强弱可以改变
C.
磁感线是真实存在的
D.
电磁铁外部的磁感线总是从S极出发,回到N极
我要多选
作答：
答对了
答错了
图所示的四个选项中，应用到电磁铁的是（ ）
A.
指南针 B.
光盘 C.
电铃 D.
磁卡
我要多选
作答：
答对了
答错了
下图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（ ）
A.
绿灯亮，红灯不亮
B.
红灯亮，绿灯不亮
C.
红灯和绿灯都亮
D.
红灯和绿灯都不亮
我要多选
作答：
答对了
答错了
陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是（ ）
A.
增加电路中电池的节数
B.
增加线圈匝数
C.
将电源的正、负极对调
D.
在线圈中插入一根铁钉
我要多选
作答：
答对了
答错了
关于电磁铁，下面说法中正确的是（ ）
A.
电磁铁是根据电磁感应原理制作的
B.
电磁继电器中的磁体，必须用电磁铁
C.
电磁继电器中的磁体，可以用永磁体，也可以用电磁铁
D.
电磁铁中的铁芯，可以用钢棒代替
我要多选
作答：
答对了
答错了
如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（ ）
A.
将滑片P向a端移动
B.
将滑片P向b端移动
C.
用铜芯替代铁芯
D.
减少线圈匝数
我要多选
作答：
答对了
答错了
某宿舍楼一单元的几家住户为增强安全感．在单元楼梯口安装了防盗门．如图所示为单元防盗门门锁的原理图．各家住户都安有一个控制开关S，用来控制门锁，图中只画出了其中一家住户的控制开关．该门锁的工作过程是：楼上的人闭合控制开关S．门锁上通电后的电磁铁吸引卡入右侧门上门扣中的衔铁，衔铁脱离门扣，门可打开．关于该门锁．下列说法中正确的是（ ）
①闭合开关后，电磁铁的右端为S极；
②闭合开关后，电磁铁的右端为N极；
③该单元的各住户控制门锁的开关是并联的；
④该单元的各住户控制门锁的开关是串联的．
A.
①③
B.
①④
C.
②③
D.
②④
我要多选
作答：
答对了
答错了
如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是（ ）
A.
C接E，D接F
B.
C接E，B接F
C.
A接E，D接F
D.
A接E，B接F
我要多选
作答：
答对了
答错了
二、填空题
如图所示,是常用的一种电磁继电器,请完成以下填空:
1、
图中1是_________,2是_________。其中2具有的特点是:通电时_________,断电时_________。
2、
用电磁继电器可以实现的一种操作是通过控制低压电路的通断,来间接控制高压工作电路的通断,这时电磁继电器相当于工作电路的_________。
我要多选
作答：
答对了
答错了
如图所示，在电磁铁的正上方用弹簧秤挂着一条形磁铁，当开关闭合后，电磁铁与条形磁铁的相互作用为________(选填“吸引”或“排斥”)，当滑片P从b端向a端滑动过程中，弹簧的长度会变________(选填“长”或“短”)．
我要多选
作答：
答对了
答错了

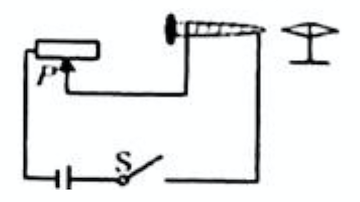

小华同学把导线绕在铁钉上,接入如图所示的电路中,制成了一个________。闭合开关S,小磁针静止时左端应为________极,当滑动变阻器的滑片P向左移动时,它的磁性将________。
我要多选
作答：
答对了
答错了
某市科技馆有机器人和参观者下象棋的展台.机器人取放棋子时用一根“手指”接触棋子表面就可以实现(如图),其奥秘是“手指”内部有电磁铁.
1、
机器人取放棋子时利用了电磁铁的_________(选填“磁性有无”或“磁极方向”)可以控制的特点.
2、
制作象棋棋子的材料应该是下列常见金属材料中的_______.
A.
铁
B.
铜
C.
铝
我要多选
作答：
答对了
答错了
如图所示,螺线管磁性的有无可以由________的有无来控制；其极性与螺线管中的________方向有关;若将甲和乙两螺线管串联在电路中，________的磁性更强(选填“甲”或“乙”).
我要多选
作答：
答对了
答错了
三、作图题

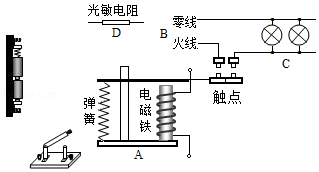

电磁继电器在各种自动化装置中有很多应用，街道路灯自动控制就是其应用之一。如图所示为模拟电路，其中A为电磁继电器，B为照明电路，C为路灯，D为光敏电阻(白天光照强时，电阻变小，电磁铁磁性较强；夜晚光照弱时，电阻变得很大，电磁铁几乎无磁性)，请你将电路连接完整，达到白天灯熄、夜晚灯亮的效果。(连线时导线不能交叉)
我要多选
作答：
答对了
答错了
四、实验题
在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干．小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路．
1、
实验中通过观察电磁铁_________的不同，可以判断电磁铁的磁性强弱不同．
2、
当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数_________（填“增加”或“减少”），说明电流越_________，电磁铁磁性越强．
3、
根据图示的情境可知，_________（填“甲”或“乙”）的磁性强，说明电流一定时，_________，电磁铁磁性越强．
我要多选
作答：
答对了
答错了
五、综合题
某兴趣小组设计了如图甲所示的汽车转向指示灯电路模型。接通相应指示灯后,该指示灯会亮、暗(微弱发光)交替闪烁发光。电路中电源电压恒为6伏,指示灯规格为“6 V 3 W”,R0为定值电阻,电磁铁线圈及衔铁的阻值忽略不计。
1、
若让左转、右转指示灯同时工作,转向开关应与触点_________接通。(填“1和2”“2和3”“3和4”或 “4 和 5”)
2、
当转向开关与触点“2和3”接通时,右转指示灯两端实际电压变化规律如图乙所示。已知当右转指示灯微弱发光时,其两端实际电压为Ux,消耗的实际功率为额定功率的
。
。 求:①右转指示灯闪烁交替工作30秒消耗的电能 _________。
②定值电阻R0的阻值_________。(指示灯的电阻不变)
我要多选
作答：
答对了
答错了
如图所示是某兴趣小组为学校办公楼空调设计的自动控制装置,R是热敏电阻,其阻值随温度变化关系如下表所示。已知继电器的线圈电阻R0=10 Ω,左边电源电压为6 V恒定不变。当继电器线圈中的电流大于或等于15 mA时,继电器的衔铁被吸合,右边的空调电路正常工作。
1、
请说明该自动控制装置的工作原理。
2、
计算说明该空调的启动温度是多少?
3、
为了节省电能,将空调启动温度设定为30 ℃,控制电路中需要再串联多大的电阻?
4、
改变控制电路的电阻可以给空调设定不同的启动温度,除此之外,请你再提出一种方便可行的调节方案。
我要多选
作答：
答对了
答错了
