2024-2025学年人教版初中物理九年级全册同步练习
一、单选题
李明同学为了探究“电功率与电阻的关系”，他找来额定电压均为6V的L1、L2两只灯泡．将两灯串联起来，按照如图所示的电路开始了实验探究，闭合开关后，看见灯L2微微发光，灯L1几乎不发光，则关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是（不考虑灯丝电阻值随温度的变化）（ ）
A.
R1＞R2 ， P1＞P2
B.
R1＜R2 ， P1＜P2
C.
R1＞R2 ， P1＜P2
D.
R1＜R2 ， P1＞P2
我要多选
作答：
答对了
答错了
下列家用电器中，正常工作一小时耗电接近1. 2kW·h的是（ ）
A.
电视机
B.
电冰箱
C.
空调
D.
台灯
我要多选
作答：
答对了
答错了
13班的物理学霸邱浩威同学学习刻苦，善于思考，一次在做电学实验时按照如图所示的电路将电学器材连接，电流表量程为0～0.6A，电压表的量程为0～3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，滑动变阻器
的最大阻值为20Ω，允许通过的最大电流为0.5A．将并关S闭合后，要保证电路中各个零件正常工作，以下说法正确的是（ ）
A.
通过电阻R的电路最大值为0.4A
B.
滑动变阻器接入电路的最小值为5Ω
C.
电压表示数最大的变化量为2V
D.
整个电路消耗的最大功率为1.8W
我要多选
作答：
答对了
答错了
如图是小松同学做电学实验时所画电路图的一部分，其中小灯泡的铭牌不清，根据此图，可以直接研究的问题是（ ）
A.
测小灯泡正常发光的电阻
B.
测小灯泡的实际电功率
C.
测小灯泡消耗的电能
D.
测小灯泡产生的热量
我要多选
作答：
答对了
答错了
在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（ ）
A.
变阻器总阻值太大
B.
电压表量程太大
C.
灯泡灯丝断开
D.
电源电压太低
我要多选
作答：
答对了
答错了
在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（ ）
电压U/V | 1.5 | 2 | 2.5 | 3 |
电流I/A | 0.25 | 0.29 | 0.32 | 0.35 |
A.
灯丝的电阻随电压增大而减小
B.
小灯泡的额定功率为0.8W
C.
小灯泡的额定功率为四次功率的平均值
D.
通过小灯泡的电流与它两端的电压成正比
我要多选
作答：
答对了
答错了
为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是（ ）
A.
手移动变阻器的滑片，眼观电流表
B.
手移动变阻器的滑片，眼观电压表
C.
手移动变阻器的滑片，眼看小灯泡是否发光
D.
手按开关，眼观电流表
我要多选
作答：
答对了
答错了
二、填空题
在测量小灯泡电功率的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为10Ω的电阻R0 ， 同样测出了小灯泡的电功率，原理如图所示.小军读出电流表A1的示数为0.5A，而电流表A2的示数为0.2A，则小灯泡L两端的电压为________ V，小灯泡的实际功率为________ W.
我要多选
作答：
答对了
答错了
在物理实验中，经常要进行多次测量，其目的有两个：①为了减小误差；②是为了寻找规律．在“测量小灯泡不同电压下的电功率”的实验中，多次测量的目的是________（选填“①”或“②”）；在“用电压表和电流表测量导体的电阻”的实验中，多次测量的目的是________（选填“①”或“②”）。
我要多选
作答：
答对了
答错了
伏安法测小灯泡电功率的实验原理是________．用________测出小灯泡两端的电压，用________测出通过小灯泡的电流，然后根据公式算出相应的功率；要测小灯泡的额定功率，可以用调节灯泡两端________的电压，使电压表的示数刚好为小灯泡的额定电压，读出此时的电流表的示数，就可以算出额定功率，此时灯泡________（选填“正常”或“不正常”）发光。
我要多选
作答：
答对了
答错了
在测定小灯泡功率的实验中，连接电路时，开关应处于________（填“断开”或“闭合”）状态，闭合开关前，应使滑动变阻器的滑片处在________位置。
我要多选
作答：
答对了
答错了
三、实验探究题
在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为“2.5V”，正常发光时的电阻约为8Ω
1、
在图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整；
2、
闭合开关后，小灯泡不亮，电流表没有示数，电压表有较大的示数，经检查，导线连接完好，则电路故障可能是小灯泡发生了_________（选填“短路”或“断路”）；
3、

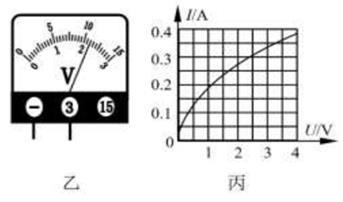

移动滑片 P 到某一位置时，电压表示数如图乙所示，为_________V；此时要测量小灯泡的额定功率，应将滑片 P 向_________（选填“左”或“右”）端移动；
4、
移动滑片 P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的 I-U 图 像，由图像可计算出小灯泡的额定功率是_________W。
5、
完成上述测量后，不用电压表，用如图丁所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为 I额，定值电阻的阻值为 R0，实验步骤如下，请补充完整：
①闭合开关 S、S2，断开开关 S1，调节滑动变阻器,，_________；
②闭合开关 S、S1，断开开关 S2，保持滑动变阻器滑片位置不变，记录下此时电流表的示数为I；
③小灯泡的额定功率的表达式为 P额＝_________
我要多选
作答：
答对了
答错了

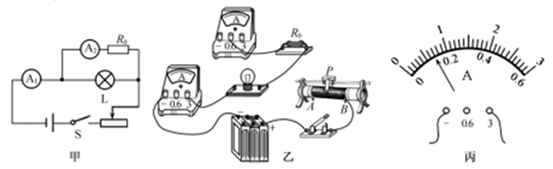

“测量小灯泡的额定功率”实验中，器材有电源、滑动变阻器、两个电流表、小灯泡（U额为3.8V）定值电阻R0（阻值为10Ω）、开关及若干导线。
1、
根据图甲，用笔画线代替导线，将图乙中未画出的两条导线补充完整；
2、
闭合开关前，滑动变阻器滑片P应置于_________（选填“A”或“B”）端；
3、
正确连接电路后，闭合开关，发现灯不亮，两电流表有示数且相同，故障可能是_________或_________；
4、
排除故障后，为了测量小灯泡的额定功率，移动滑动变阻器的滑片，直到电流表A2示数为_________A时小灯泡正常发光，电流表A1的示数如图丙，该示数为_________A，则小灯泡的额定功率为_________W。
我要多选
作答：
答对了
答错了
在“测量小灯泡电功率”的实验中，老师给同学们准备了以下器材：
A．小灯泡（额定电压2.5V，电阻大约10Ω）
B．电流表A1（量程0~0.6A）
C．电流表A2量程0~3A）
D．电压表（量程0~3V，0~15V）
E．滑动变阻器“10Ω 1A”
F．滑动变阻器“50Ω 2A”
G．电源（电压恒为6V不变）
H．开关、导线若干
1、
本实验中应选择电流表_________；滑动变阻器_________（均填仪器前字母）；
2、

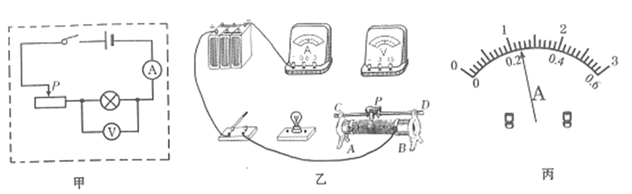

测量电路图如图甲所示，图乙实物电路中已有部分电路连好，请用笔画线代替导线将电路连接完整；
3、
某探究小组将电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，但任意移动滑动变阻器的滑片时，电压表有示数且不变，灯泡亮度不变，具体故障原因是_________；
4、
排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图丙所示为_________A，小灯泡的额定功率为_________W。
我要多选
作答：
答对了
答错了

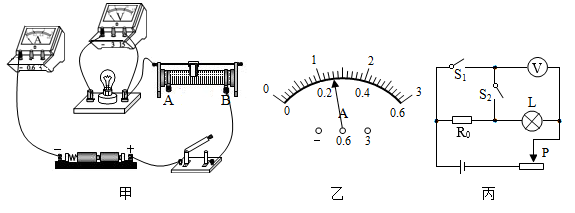

在“测量小灯泡的电功率”实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器、开关、导线若干。
1、
请用笔画线代替导线将图甲电路连接完整；
2、
正确连接好电路，闭合开关前，滑动变阻器的滑片应置于________端（选填“A”或“B”）；
3、
闭合开关后，移动滑片，发现小灯泡不亮、电流表无示数、电压表有示数，则该电路的故障可能是______（选填序号）；
A.
小灯泡短路
B.
小灯泡开路
C.
电流表开路
4、
排除故障后，通过正确操作使小灯泡正常发光，电流表的示数如图乙所示，则该小灯泡的额定功率为________W；
5、
实验时，小明组的电流表坏了，他找来了一个已知阻值的定值电阻R0 ， 设计了图丙电路，测小灯泡的额定功率，连好电路后，操作步骤如下：①断开S1、闭合S2 ， 移动滑片，使电压表示数等于灯泡的额定电压U额；②保持滑片位置不变，断开S2、闭合S1 ， 记下电压表示数U。则小灯泡额定功率表达式：P额=________（用U额、U、R0表示）。
我要多选
作答：
答对了
答错了
测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω．
1、
连接电路时开关应 ________ ,电流表的量程应选 0 - ________ A．
2、
用笔画线代替导线，连接完整如图a所示的实物电路．
3、
闭合开关前，图中滑动变阻器的滑片P应位于 ________ （选填“A”或“B”）端．
4、
闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是 ________ （写出一种即可）．
5、
排除故障后，闭合开关、移动滑片P至电压表的示数如图b所示，其读数为 ________ V；要获得小灯泡额定功率的数据，滑片P应向 ________
（选填“A”或“B”）移动．
6、
改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I –
U图像．由图像可知，小灯泡两端电压是1.5V时，其电阻是 ________
Ω，额定功率是 ________ W．
我要多选
作答：
答对了
答错了
如图甲所示是测量额定电压为6V的某电阻元件电功率的电路。
1、
请用笔画线代替导线将电路连接完整；
2、
闭合开关，调节滑动变阻器，直到电阻元件正常工作，记录实验数据并绘制I-U图像如图乙所示。由图像可知，电阻元件的额定功率为________W；
3、
分析图像发现，通过电阻元件的电流与其两端的电压不成正比，原因是________；
4、
若在调节滑动变阻器的过程中，突然电流表示数变为零，电压表示数接近电源电压，分析可知________发生了断路。
我要多选
作答：
答对了
答错了

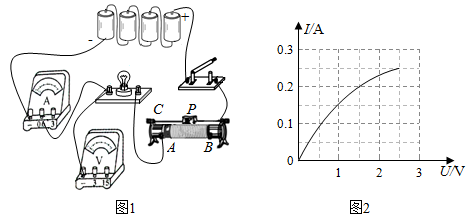

如图1所示，是小红做“测量额定电压为2.5V小灯泡电功率”的实验电路。
1、
请用笔画线代替导线，将图1中的实验电路连接完整。
2、
团合开关后，小红发现电流表和电压表均有示数但都很小，且小灯泡发光很暗，其原因是________。
3、
根据实验测量的数据，绘制出小灯泡的电流随它两端电压变化关系的图像，如图2所示。分析图像可知：小灯泡的额定功率是________W。
4、
小红利用图像计算出了小灯泡在不同电压下的电阻，发现小灯泡在不同电压下电阻不同，出现这一现象的原因是________。
我要多选
作答：
答对了
答错了
