2024-2025学年人教版初中物理九年级全册同步练习
一、单选题
图乙所示的四个电路图中与图甲所示实物图相对应的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
下列说法中正确的是（ ）
A.
电荷的移动形成电流
B.
负电荷定向移动的方向就是电流的方向
C.
异种电荷相互排斥
D.
导体中都有大量的自由电荷，因此导体容易导电
我要多选
作答：
答对了
答错了
两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（ ）
A.
A中正电荷通过棒流向B，使B中的两金属片带同种电荷张开
B.
B中负电荷通过棒流向A，使B中的两金属片带异种电荷张开
C.
金属棒中电流方向从B流向A，B带正电荷
D.
金属棒中电流方向从A流向B，B带正电荷
我要多选
作答：
答对了
答错了
如图甲所示，验电器A带负电，B不带电。用带有绝缘手柄的金属棒把验电器A、B、金属球连接起来的瞬间(如图乙所示)，金属棒中( )
A.
电流方向由A到B
B.
电流方向由B到A
C.
有电流但方向无法确定
D.
始终无电流
我要多选
作答：
答对了
答错了
如图所示的四个电路中，开关S闭合后会发生短路的电路是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了

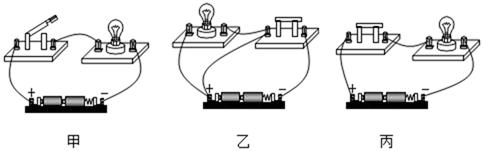

对如图所示的三个电路，状态判断正确的是（ ）
A.
甲断路、乙短路、丙通路
B.
甲通路、乙短路、丙短路
C.
甲断路、乙通路、丙短路
D.
甲短路、乙断路、丙通路
我要多选
作答：
答对了
答错了
如图所示电路图中，能正确表达电路图的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
下列符号代表的电路元件中，主要将电能转化成机械能的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
我们在连接电路时特别要避免电路发生短路，这是因为在短路时:（ ）
A.
电源中没有电流通过
B.
用电器中有很大电流通过，容易 烧坏用电器
C.
电源中有很大电流通过，容易烧坏电源
D.
电源正常工作，但用电器不能正常工作.
我要多选
作答：
答对了
答错了
如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（ ）
A.
用电器
B.
电源
C.
开关
D.
导线
我要多选
作答：
答对了
答错了
二、填空题
如图所示的电路中，当S1、S2都断开时叫________路，当S1、S2都闭合时叫________路；当S1闭合、S2断开时叫________ 路；当S1断开、S2闭合时叫________路。
我要多选
作答：
答对了
答错了
简单的电路是由电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的________；充电宝给手机充电时，充电宝相当于简单电路中的________。
我要多选
作答：
答对了
答错了
如上图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个________接在干路上．
我要多选
作答：
答对了
答错了
在电源的外部，电流的方向是从电源的________极流向________极。
我要多选
作答：
答对了
答错了
物理学规定，________的方向为电流方向，在电源外部，电流从电源的正极流出，经过开关、导线、________流回电源负极。
我要多选
作答：
答对了
答错了
如图所示，用手接触验电器的金属球观察到验电器的两片金属箔闭合了，这说明人是________，若验电器带正电，在这一过程中的电流方向是________(填“从手到金属箔”或“从金属箔到手”)。
我要多选
作答：
答对了
答错了
夏天的雷雨天气里，当一大片带负电的云层接近建筑物时，云层中的负电荷通过避雷针经金属线导入大地，则此时金属线中的电流方向是从________流向________。（选填“云层”或“大地”)
我要多选
作答：
答对了
答错了
三、作图题

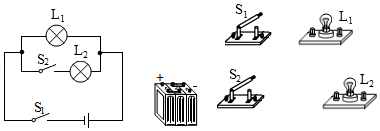

根据电路图连接实物图。
我要多选
作答：
答对了
答错了

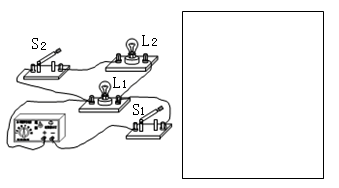

请根据图所示的实物连接图，在右侧虚线框内画出对应的电路图。
我要多选
作答：
答对了
答错了

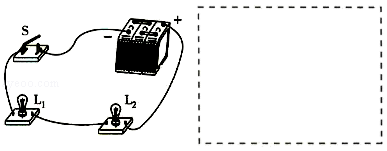

如下图，根据实物连接图在虚线框内画出相应的电路图。(要求作图规范)
我要多选
作答：
答对了
答错了

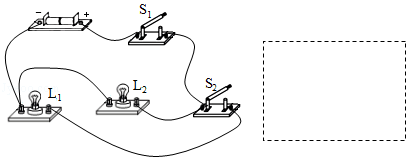

请由实物图画出电路图。
我要多选
作答：
答对了
答错了
如图所示的实物电路中，当开关S、S1都闭合后，会出现________现象。只改动一根导线，使两灯并联，开关S控制干路，S1控制灯L2 ， 在需改动的线上打“×”，用笔画出正确接法________。
我要多选
作答：
答对了
答错了
