高中物理人教版选修3选修3-2第五章第4节变压器
一、选择题
一理想变压器原、副线圈匝数比n1∶n2＝11∶5。原线圈与正弦交变电源连接，输入电压u如图所示。副线圈仅接入一个10Ω的电阻，则（ ）
A.
流过电阻的电流是20A
B.
与电阻并联的电压表的示数是100
V
VC.
经过1分钟电阻发出的热量是6×103 J
D.
变压器的输入功率是1×103 W
我要多选
作答：
答对了
答错了
普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab一侧线圈的匝数较少，工作时电流为Iab ， cd一侧线圈的匝数较多，工作时电流为Icd ， 为了使电流表能正常工作，则( )
A.
ab接MN、cd接PQ ， Iab<Icd
B.
ab接MN、cd接PQ ， Iab>Icd
C.
ab接PQ、cd接MN ， Iab<Icd
D.
ab接PQ、cd接MN ， Iab>Icd
我要多选
作答：
答对了
答错了
关于理想变压器的工作原理，以下说法正确的是（ ）
A.
通有正弦交变电流的原线圈产生的磁通量不变
B.
穿过原、副线圈的磁通量在任何时候都不相等
C.
穿过副线圈磁通量的变化使得副线圈产生感应电动势
D.
原线圈中的电流通过铁芯流到了副线圈
我要多选
作答：
答对了
答错了
二、多项选择题
为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2 ， 电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2 ， 导线电阻不计，如图所示。当开关S闭合后（ ）
A.
A1示数变大，A1与A2示数的比值不变
B.
A1示数变大，A1与A2示数的比值变大
C.
V2示数变小，V1与V2示数的比值变大
D.
V2示数不变，V1与V2示数的比值不变
我要多选
作答：
答对了
答错了
如图所示为一理想变压器和负载电阻R，下列哪些做法可增加变压器的输入功率（ ）
A.
只减少副线圈匝数
B.
只减少原线圈匝数
C.
只增加副线圈匝数
D.
只减小R的阻值
我要多选
作答：
答对了
答错了
某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L1由火线和零线并行绕成．当右侧线圈L2中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路．仅考虑L1 ， 在铁芯中产生的磁场，下列说法正确的有（ ）
A.
家庭电路正常工作时，L2中的磁通量为零
B.
家庭电路中使用的电器增多时，L2中的磁通量不变
C.
家庭电路发生短路时，开关K将被电磁铁吸起
D.
地面上的人接触火线发生触电时，开关K 将被电磁铁吸起
我要多选
作答：
答对了
答错了
如图所示，一理想变压器原线圈接入一交流电源，副线圈电路中R1、R2、R3和R4均为固定电阻，开关S是闭合的。两个交流电压表为理想电压表，读数分别为U1和U2；三个交流电流表为理想电流表，读数分别为I1、I2和I3。现断开S，U1数值不变，下列推断中正确的是（ ）
A.
U2变小、I3变小
B.
U2不变、I3变大
C.
I1变小、I2变小
D.
I1变大、I2变大
我要多选
作答：
答对了
答错了
理想变压器正常工作时，原、副线圈中的电流为I1、I2 ， 电压为U1、U2 ， 功率为P1、P2 ， 关于它们之间的关系，下列说法中正确的是（ ）
A.
I1由I2决定
B.
U2与负载有关
C.
P1由P2决定
D.
以上说法都不正确
我要多选
作答：
答对了
答错了
三、填空题
一理想变压器原、副线圈的匝数比为n1∶n2＝1∶2，电源电压u＝220
sin ωt （V），原线圈电路中接入一熔断电流I0＝1 A的保险丝，副线圈中接入一可变电阻R，如图所示。为了使保险丝不致熔断，调节R时，其阻值最低不能小于________Ω。
sin ωt （V），原线圈电路中接入一熔断电流I0＝1 A的保险丝，副线圈中接入一可变电阻R，如图所示。为了使保险丝不致熔断，调节R时，其阻值最低不能小于________Ω。
我要多选
作答：
答对了
答错了
如图所示为一理想变压器，n2＝10 匝，n3＝20 匝，L1和L2均是“220 V，15 W”的灯泡，与单匝线圈相连的电压表，读数为11 V，那么变压器的实际输入功率为________W。
我要多选
作答：
答对了
答错了
四、计算题

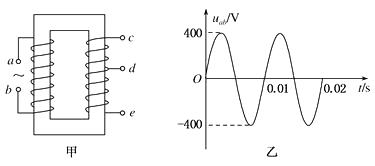

如图甲所示为一理想变压器，ab为原线圈，ce为副线圈，d为副线圈引出的一个接头，原线圈输入正弦式交变电压的u-t图象如图乙所示。若只在ce间接一只Rce＝400 Ω的电阻，或只在de间接一只Rde＝225 Ω的电阻，两种情况下电阻消耗的功率均为80 W。
1、
请写出原线圈输入电压瞬时值uab的表达式；
2、
求只在ce间接400 Ω电阻时，原线圈中的电流I1；
3、
求ce和de间线圈的匝数比
。
。
我要多选
作答：
答对了
答错了
如图所示，理想变压器原、副线圈的匝数之比n1∶n2＝2∶1，L1是“100 V，40 W”的灯泡，L2和L3均为“220 V，100 W”的灯泡，当L1正常发光时，求变压器的输入功率。
我要多选
作答：
答对了
答错了
