人教版物理选修1-1第三章第二节法拉第电磁感应定律同步训练
一、选择题（共15小题）

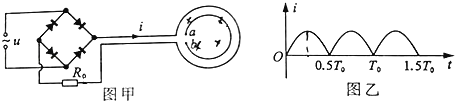

如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内．左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化．规定内圆环a端电势高于b端时，a、b间的电压uab为正，下列uab﹣t图象可能正确的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
如图所示，金属棒MN两端由等长的轻质绝缘细线水平悬挂，处于垂直纸面水平向里的匀强磁场中，棒中通有由M到N的恒定电流，细线中拉力不为零，两细线竖直． 保持匀强磁场磁感应强度大小不变，方向缓慢地转过90°变为竖直向下，在这个过程中（ ）
A.
细线向纸面内偏转，其中的拉力一直增大
B.
细线向纸面外偏转，其中的拉力一直增大
C.
细线向纸面内偏转，其中的拉力先增大后减小
D.
细线向纸面外偏转，其中的拉力先增大后减小
我要多选
作答：
答对了
答错了

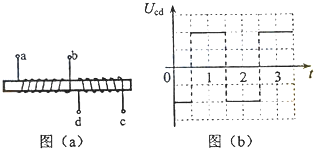

如图（a），线圈ab、cd绕在同一软铁芯上，在ab线圈中通以变化的电流，用示波器测得线圈cd间电压如图（b）所示，已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了

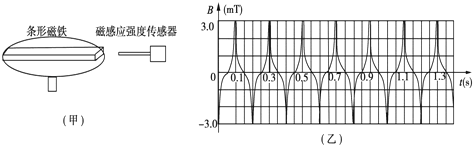

某同学在实验里熟悉各种仪器的使用．他将一条形磁铁放在水平转盘上，如图（甲）所示，磁铁可随转盘转动，另将一磁感应强度传感器固定在转盘旁边．当转盘（及磁铁）转动时，引起磁感应强度测量值周期性地变化，该变化的周期与转盘转动周期一致．经过操作，该同学在计算机上得到了如图（乙）所示的图象．该同学猜测磁感应强度传感器内有一线圈，当测得磁感应强度最大时就是穿过线圈的磁通量最大时，按照这种猜测（ ）
A.
在t=0.1s时刻，线圈内产生的感应电流的方向发生了变化
B.
在t=0.15s时刻，线圈内产生的感应电流的方向发生了变化
C.
在t=0.1s时刻，线圈内产生的感应电流的大小达到了最大值
D.
在t=0.15s时刻，线圈内产生的感应电流的大小达到了最大值
我要多选
作答：
答对了
答错了
矩形导线框abcd放在匀强磁场中处于静止状态，如图（甲）所示．磁感线方向与导线框所在平面垂直，磁感应强度B随时间变化的图象如图（乙）所示．t=0时刻，磁感应强度的方向垂直导线框平面向里，在0﹣4s时间内，导线框ad边所受安培力随时间变化的图象（规定以向左为安培力正方向）可能是图中的（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
一闭合线圈固定在垂直于纸面的均匀磁场中，设向里为磁感应强度B的正方向，线圈中的箭头为电流i的正方向，如图（a）所示．已知线圈中感应电流i随时间而变化的图象如图（b）所示，则磁感应强度B随时间而变化的图象可能是下图中的（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
把一条形磁铁插入同一个闭合线圈中，第一次是迅速的，第二次是缓慢的，两次初、末位置均相同，则在两次插入的过程中（ ）
A.
磁通量变化率相同
B.
磁通量变化量相同
C.
产生的感应电流相同
D.
产生的感应电动势相同
我要多选
作答：
答对了
答错了
如图甲所示，线圈A、B紧靠在一起，当给线圈A通以如图乙所示的电流（规定由b进入a流出为电流正方向）时，则电压表的示数变化情况（规定电流由c进入电压表为正方向）应为下列图中的（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
如图，光滑平行金属导轨固定在水平面上，左端由导线相连，导体棒垂直静置于导轨上构成回路．在外力F作用下，回路上方的条形磁铁竖直向上做匀速运动．在匀速运动过程中外力F做功WF ， 磁场力对导体棒做功W1 ， 磁铁克服磁场力做功W2 ， 重力对磁铁做功WG ， 回路中产生的焦耳热为Q ， 导体棒获得的动能为EK ． 则错误的是（ ）
A.
W1=Q
B.
W2﹣W1=Q
C.
W1=EK
D.
WF+WG=Q+EK
我要多选
作答：
答对了
答错了

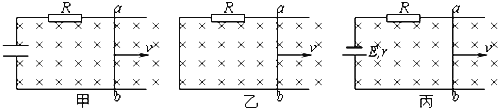

如图所示，甲图中的电容器C原来不带电，除电阻R外，其余部分电阻均不计，光滑且足够长的导轨水平放置，现给导体棒ab水平向右的初速度v ， 则甲、乙、丙三种情形下ab棒最终的运动状态是（ ）
A.
三种情形下导体棒ab最终均作匀速运动
B.
甲、丙中导体棒ab最终将以不同的速度作匀速运动，乙中导体棒ab最终静止
C.
甲、丙中导体棒ab最终将以相同的速度作匀速运动，乙中导体棒ab最终静止
D.
三种情形下导体棒ab最终均静止
我要多选
作答：
答对了
答错了
闭合回路由电阻R与导线组成，其内部磁场大小按B﹣t图变化，方向如图，则回路中（ ）
A.
电流方向为逆时针方向
B.
电流强度越来越大
C.
磁通量的变化率恒定不变
D.
产生的感应电动势越来越大
我要多选
作答：
答对了
答错了
如图所示，匀强磁场垂直于矩形线框abcd，磁场的磁感应强度为B，矩形面积为S．现使矩形框以ab边为轴转动90°角，则在这个过程中，穿过线框的磁通量变化量的数值是（ ）
A.
0
B.
0.5BS
C.
BS
D.
2BS
我要多选
作答：
答对了
答错了
一圆环形铝质金属圈（阻值不随温度变化）放在匀强磁场中，设第1s内磁感线垂直于金属圈平面（即垂直于纸面）向里，如图甲所示．若磁感应强度B随时间t变化的关系如图乙所示，那么第3s内金属圈中（ ）
A.
感应电流逐渐增大，沿逆时针方向
B.
感应电流恒定，沿顺时针方向
C.
圆环各微小段受力大小不变，方向沿半径指向圆心
D.
圆环各微小段受力逐渐增大，方向沿半径指向圆心
我要多选
作答：
答对了
答错了
如图所示，bacd为导体做成的框架，其平面与水平面成θ角，质量为m的导体棒PQ与ab、cd接触良好，回路的电阻为R ， 整个装置放于垂直框架平面的变化磁场中，磁感应强度B的变化情况如图乙所示，PQ能够始终保持静止，则0～t2时间内，PQ受到的安培力F和摩擦力Ff随时间变化的图象可能不正确的是（取平行斜面向上为正方向）（ ）
A.
B.
C.
D.
我要多选
作答：
答对了
答错了
一个闭合线圈放在变化的磁场中，线圈产生的感应电动势为E ， 若仅将磁通量的变化率增加为原来的4倍，则线圈产生的感应电动势变为（ ）
A.
4E
B.
2E
C.
E
D.
E/2
我要多选
作答：
答对了
答错了
二、填空题（共5小题）
1831年________（选填“奥斯特”或“法拉第”）发现了电磁感应现象．大量实验表明，回路中所产生的感应电动势大小与穿过该回路的磁通量的________（选填“变化量”或“变化率”）成正比．
我要多选
作答：
答对了
答错了
如图所示，使闭合矩形线圈在匀强磁场中绕垂直于磁场方向的转轴匀速转动，在线圈中就会产生交流电．已知磁场的磁感应强度为B ， 线圈abcd面积为S ， 线圈转动的角速度为ω ． 当线圈转到如图位置时，线圈中的感应电动势为________；当线圈从图示位置转过90°时，线圈中的感应电动势为________．
我要多选
作答：
答对了
答错了
如图所示，A、B两个闭合线圈用同样的导线制成，匝数都为10匝，半径rA=2rB图示区域内有磁感应强度均匀减小的匀强磁场，则A、B线圈中产生的感应电动势之比为EA：EB=________，线圈中的感应电流之比IA：IB=________．
我要多选
作答：
答对了
答错了
金属线圈ABC构成一个等腰直角三角形，腰长为a ， 绕垂直于纸面通过A的轴在纸面内匀速转动，角速度ω ， 如图所示．如加上一个垂直纸面向里的磁感应强度为B的匀强磁场，则B、A间的电势差UBA=________，B、C间的电势差UBC=________．
我要多选
作答：
答对了
答错了
如图所示，线圈内有理想边界的磁场，当磁感应强度均匀增加时，有一带电粒子静止于水平放置的平行板电容器中间，则此粒子电性是________，若增大磁感应强度的变化率，则带电粒子将________（填“向上运动”“向下运动”或静止”）
我要多选
作答：
答对了
答错了
三、解答题（共5小题）
在应用法拉第电磁感应定律求感应电动势时有两种方法，请你分别写出这两种表达式并指出表达式的应用范围．
我要多选
作答：
答对了
答错了
如图所示，一个单匝矩形线圈水平放在桌面上，再线圈中心上方有一竖直的条形磁体，此时线圈内的磁通量为0.05Wb ． 在0.5s的时间内，将该条形磁体从图示位置竖放到线圈内的桌面上，此时线圈内的磁通量为0.10Wb ． 试求此过程：
1、
线圈内磁通量的变化量；
2、
线圈中产生的感应电动势大小．
我要多选
作答：
答对了
答错了
一个面积为0.2m2的100匝线圈处在匀强磁场中，磁场方问垂直于线圈平面，已知磁感应强度随时间变化的规律为B=（2+0.2t）T ， 定值电阻R=6Ω ， 线圈电阻r=4Ω ， 求：
1、
线圈中磁通量的变化率和回路的感应电动势；
2、
a、b两点间电压Uab．
我要多选
作答：
答对了
答错了
如图甲，100匝的线圈（图中只画了2匝）两端A、B与一个阻值R=48Ω的电阻相连，其线圈的电阻r=2Ω ， 线圈内有指向纸内方向的磁场，线圈中的磁通量在按图乙所示规律变化．
1、
如果A、B两端与一理想电压表相连，哪端该接电压表标+号的接线柱？
2、
该线圈产生的感应电动势等于多少？
3、
如果A、B两端与一理想电压表相连，则电压表的示数为多少？
我要多选
作答：
答对了
答错了
一个300匝的线圈，穿过它的磁通量在0.01s内由6×10﹣2Wb均匀地减小到3×10﹣2Wb ． 求线圈中的感应电动势的大小．
我要多选
作答：
答对了
答错了
